遮蔽ドア

RF シールド放射線医学用核医学用

製品紹介

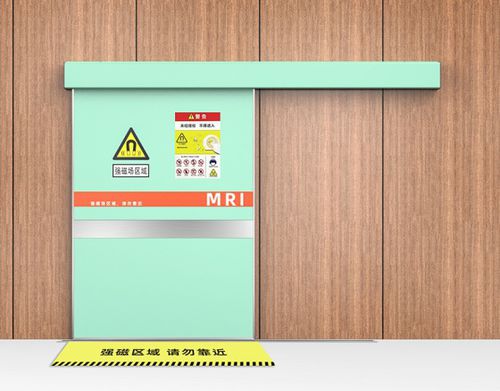

本製品はMRI施設および研究環境向けに設計された、空気式／モーター式スライド型RFシールドドアです。磁場の互換性を確保し、高いシールド性能を提供します。3.0T磁場環境において150MHzでの遮蔽性能が≥100dBを目標とし、MRI機器の対干渉適合要件に対応します。1GHz以上の高周波帯域向けには多層金属複合構造（銅＋アルミニウム）および遮断周波数≥2GHzの通気用波導窓を備えた構成が可能です。三つ折り（トリプルフォールド）仕様に対応します。

製品性能

• 加工要件：銅板部品は継ぎ目のない全周溶接で製作。
• 接触抵抗：扉と枠の接合部での接触抵抗 < 0.01Ω。
• 絶縁抵抗：≥1000MΩ（500V直流で測定）。
• 耐荷重：モーター/空気式のドアは静荷重で≥500kgに対応。
• 非常解除：非常時用手動解放装置を装備（フェイルセーフ）。
• 非磁性設計：磁場の均一性を損なわないよう、非磁性部品（例：非磁性ロック）を採用。

技術パラメータ
周波数範囲： | SE 要件： | 試験規格：
10kHz-100MHz | ≥100dB (150MHz: ≥90dB) | GB/T 12190-2021
300MHz-1GHz | ≥80dB | ISO 11132-1
1GHz-10GHz | ≥70dB (オプション) | IEEE 299-2006

適用分野

• 放射線科：X線、ガンマ線等を用いた画像診断およびインターベンション治療で内部解剖構造を視覚化する用途。
• 放射線治療科：がん治療のためのX線、電子線、陽子線／粒子線等による局所的治療法で、制御されたRF環境を必要とする領域。
• 核医学科：放射性医薬品と画像診断を組み合わせた診断・治療ワークフローで、検出器や画像装置への干渉を防ぐためにRFシールドが必要。

仕様 / 技術特性

• 遮蔽性能：3.0T環境で150MHzにおいて≥100dBを目標に設計。
• 構造：高周波性能向けの多層金属複合構造（銅＋アルミニウム）オプション。
• 通気：遮断周波数≥2GHzの波導式通風窓。
• 溶接：銅部品は継ぎ目のない全周溶接。
• 接触抵抗：扉枠接合部で<0.01Ω。
• 絶縁抵抗：≥1000MΩ（500V DC試験）。
• 駆動：耐荷重≥500kgのモーター/空気式スライド機構。
• 緊急時：手動非常解除装置を標準装備。
• 材料：磁場均一性を保持する非磁性部品を採用。
