遮蔽ドア

RF シールド病院用研究所用

製品紹介

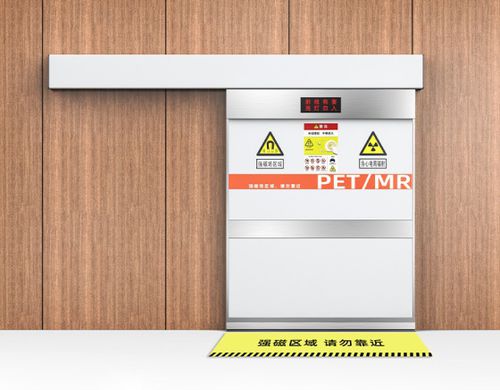

病院および研究所のPET-MRI室向けに設計された電動遮蔽保護ドア。3.0Tまでの静磁場環境での電磁遮蔽を提供し、高周波要件には銅＋アルミの多層複合構造と通気用導波管窓（遮断周波数 ≥ 2GHz）で対応します。省スペースに適した三つ折りドアのオプションあり。

製品性能

• 加工要件：銅板の溶接は継ぎ目のない全周溶接とする。
• 接触抵抗：ドアと枠の接合部の接触抵抗 <0.01Ω。
• 絶縁抵抗：≥1000MΩ（500V直流で測定）。
• 耐荷重：電動ドアの耐荷重 ≥500kg。
• 非常解錠：手動非常解除装置を装備。
• 非磁性設計：磁場均一性に影響を与えない非磁性部品（例：非磁性錠）を採用。

技術パラメータ
周波数範囲： — 遮蔽性能要求： — 試験規格：
10kHz-100MHz — ≥100dB（150MHz時 ≥90dB） — GB/T 12190-2021
300MHz-1GHz — ≥80dB — ISO 11132-1
1GHz-10GHz — ≥70dB（オプション） — IEEE 299-2006

適用分野

• 放射線科：X線・ガンマ線等を用いた画像診断および介入手技による解剖学的・機能的評価。
• 放射線治療科：局所照射（X線、粒子線）によるがん治療などの局所治療。
• 核医学科：放射性医薬品を用いた診断・治療で、画像と治療を統合する用途。

技術仕様

• 遮蔽性能：≥100dB（10kHz–100MHz）、≥80dB（300MHz–1GHz）、≥70dBはオプション（1GHz–10GHz）。
• 3.0T MRI環境での性能：150MHzで遮蔽性能 ≥100dB。
• 構造：高周波遮蔽用の多層金属複合（銅 + アルミ）；三つ折りドアオプション。
• 通気：遮断周波数 ≥2GHzの通気用導波管窓を装備。
• 銅板仕上げ：継ぎ目のない全周溶接。
• ドアと枠の接触抵抗：<0.01Ω。
• 絶縁抵抗：≥1000MΩ（500V直流測定）。
• 電動ドア耐荷重：≥500kg。
• 非常解除：手動非常解錠装置を装備。
• 非磁性設計：磁場均一性を保つため非磁性部品を使用。
