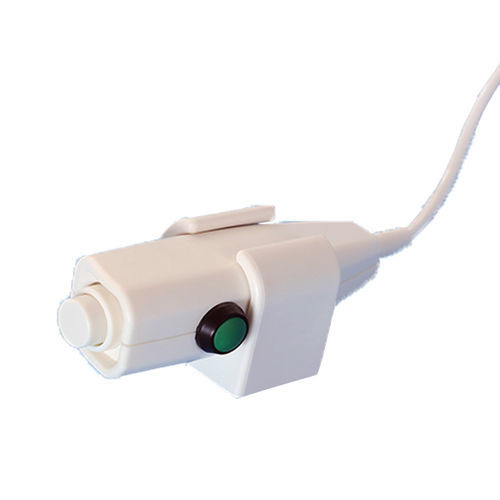

放射線撮影システム用スイッチ L03

ボタン

L03露光ハンドスイッチは、デジタルラジオグラフィー、Cアーム、獣医用X線装置向けの3段階露光制御用ハンドスイッチです。エルゴノミックなハンドルとABCエンジニアリングプラスチック製ハウジング、高感度のOMRONマイクロスイッチを組み合わせています。4芯または6芯配線、複数のケーブル長、カスタマイズ可能なプラグを選択可能です。

特長

• 流線型の外観と握りやすいハンドル。ハウジング材質：ABCエンジニアリングプラスチック（耐衝撃、難燃）。
• 三段階（3機能）操作：ステップ1＝露光準備、ステップ2＝露光、ステップ3＝コリメータ制御（ダブルスプリング三段式機構）。
• 内部にOMRONマイクロスイッチを採用し、高感度で静かな操作感。
• 多くのOEMハンドスイッチ（GE、Siemens、Fuji等）と互換・置換可能。プラグはカスタマイズ可能（配線図を顧客が提供する必要あり）。
• 標準配線：4芯（標準）または6芯（オプション）。スプリングコイルケーブルやケーブル長のカスタマイズが可能。

製品詳細

• 仕上げオプション：マット（梨地）または滑らかな表面。
• 適用範囲：デジタルX線装置、デジタルDR消化器系装置、CアームX線装置、獣医用X線装置、ポータブル／モバイル／据置型の透視・撮影装置。美容レーザーやリカバリ機器の一部にも適用可能。
• 製品概要に記載の動作電圧：220 VAC（詳細な電気定格は技術表を参照）。

技術パラメータ（報告値）

• 機械的パラメータ：
  • 機械寿命（表）：≤ 200,000 回。
  • ハンドル長：10.5 cm、最大直径：3 cm。
  • ケーブル例：標準4芯 3 m（6芯はオプション）；ケーブル長はカスタマイズ可能。
  • ギア数/段数：3。
• 電気的パラメータ：
  • スイッチ寿命（表）：≤ 400,000 回。
  • AC定格（表）：125 V, 1 A。
  • DC定格（表）：30 V, 2 A。
• マーケティング上の寿命表示（ページ）：機械寿命 ≥ 50,000,000 回、電気寿命 ≥ 300,000 回（技術表とは別に表示）。

適用 / 互換性

• 主にポータブル、モバイル、据置型のX線装置およびアナログ／デジタルDRシステムの露光制御用に設計。製品ページではSiemensやGE等の主要OEM機器との適合に言及しています。

仕様

• ブランド：Newheek
• 型番：L03
• 製品名：X線露光ハンドスイッチ（3機能）
• タイプ：3機能スイッチ（ステップ1：露光準備、ステップ2：露光、ステップ3：コリメータ制御）
• ハウジング材質：ABCエンジニアリングプラスチック（耐衝撃、難燃）
• スイッチタイプ：OMRONマイクロスイッチ（高感度）
• 標準配線：4芯（標準）または6芯（オプション）；スプリングコイルオプションあり
• ケーブル長オプション：3 m（表の例）、4 m、6 m、10 m（ページに記載のオプション）；カスタム長可能
• ハンドル長：10.5 cm；最大直径：3 cm
• 機械寿命（表）：≤ 200,000 回；ページのマーケティング主張：≥ 50,000,000 回
• スイッチ／電気寿命（表）：≤ 400,000 回；マーケティング主張の電気寿命：≥ 300,000 回
• 電気定格（表）：AC 125 V 1 A；DC 30 V 2 A（製品概要には動作電圧 220 VAC とも記載）
• 定格電流（製品概要）：10 A（製品メタ情報に記載）
• 原産地：中国 山東省
• カスタマイズ：プラグおよび配線のカスタマイズ対応（顧客は配線方式を提供すること）
