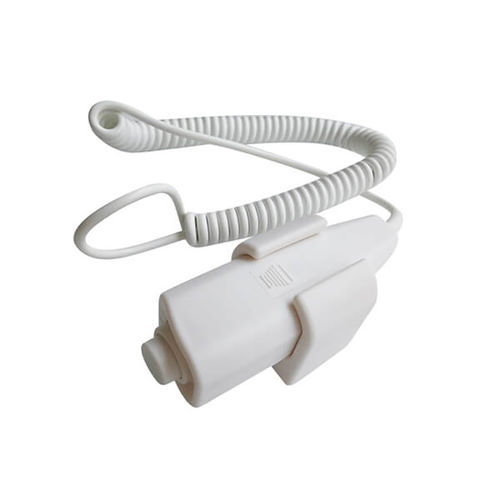

放射線撮影システム用スイッチ NK-L04

ボタン

概要：この携帯型二段式露出手動スイッチは、移動型およびポータブルX線装置向けに設計されています。握りやすい形状、ABSエンジニアリングプラスチック製ハウジング、長寿命のためのOmron内蔵マイクロスイッチを備えます。

主な特長：

• 材料：マット面または滑らかな面の選択肢。ハウジングはABSエンジニアリングプラスチック（耐摩耗、耐熱、高い安定性）。
• スイッチ設計：Omron内蔵マイクロスイッチにより長寿命、静音動作、ソフトな手触り。
• 構造：分離可能な設計、ダブルスプリングの二段式機構（ステップI＝露出準備、ステップII＝露出制御）。
• ケーブル/配線：3芯または4芯選択可能。標準長さ3 m、6 m、10 m。ケーブル長はカスタマイズ可能。スプリングコイルオプションあり。
• 用途：デジタルX線、デジタルDR胃腸用装置、Cアーム、DRX、獣医用X線、携帯/移動/据置X線、アナログX線、透視装置などに適合。特定の美容/レーザーやリハビリ機器にも適用可能。

製品表示 / ビジュアル：

• 握りやすさを考慮した流線型外観。
• ケーブルにスプリングコイル部を装着可能（例：3 mケーブルに30 cmのスプリングコイル）。

製品詳細文の注意事項：

• 短い説明では内蔵スイッチの非常に長い寿命を示しています（機械寿命 >50,000,000回、電気寿命 >300,000回と記載）。
• ページ上の別の技術表では異なる寿命値が記載されています（機械寿命 ≤200,000回、スイッチング寿命 ≤400,000回）。両方の記載が原文に存在します。

技術仕様：

• モデル（ページ参照）：NK-L04（ページに表示されるフルモデル表記例：NK-L04 4c3m）。
• 主動作電圧（ページ）：220 V AC。主電流：10 A。
• ハウジング材質：ABSエンジニアリングプラスチック。
• ハンドスイッチケーブル芯線/配線：3芯または4芯選択可能。標準長さ：3 m、6 m、10 m。スプリングワイヤー例：標準4芯3 m（3芯はオプション）。ケーブル長はカスタマイズ可能。コネクタは配線要件に応じてカスタマイズ可。
• 二段制御：ステップI＝露出準備、ステップII＝露出制御。
• 機械的パラメータ：ハンドル長さ10.5 cm、最大直径3 cm、ギア数：2、機械寿命（短い説明）：>50,000,000回、機械寿命（仕様表）：≤200,000回。
• 電気的パラメータ（仕様表）：スイッチング寿命 ≤400,000回。仕様表に示された定格：AC 125 V 1 A、DC 30 V 2 A。
• 環境限界（ページ表）：周囲温度 -20°C〜7(FC（ページ表記のまま）；相対湿度 <93%；大気圧 50–106 kPa。
• 構造/その他の特徴：分離可能な構造、ダブルスプリング二段式、静音動作、ソフトな握り心地、コネクタのカスタマイズ可能性。
