放射線撮影システム用スイッチ L06 Hand Switch

ボタン

ワンボタン式X線露光用ハンドスイッチ L06。歯科および一般的な放射線撮影用途向けに設計されています。ABS筐体と内部のOmron製マイクロスイッチにより安定した作動を実現。ポータブル、モバイル、据え置き型の各種撮影装置に対応し、ケーブルやプラグはカスタム可能です。

材料と仕上げ

• 筐体：ABSエンジニアリングプラスチック（白）、安定性があり耐衝撃性を備える。
• 表面仕上げ：マットまたは滑らかな仕上げを選択可能。

主な特長

• 内部Omronマイクロスイッチにより酸化を抑え寿命を延長。
• ボタンは筐体と同素材で、保守・調達の効率化に配慮。
• 歯科用X線露光のワンステップ制御（ワンボタン動作）。
• LED表示：なし。
• プラグ／配線：プラグ種類や配線はカスタム対応（発注時に配線仕様を指定してください）。

適用範囲

• 主に歯科用X線装置向け（歯科タブレット型機器でよく使用されるタイプ）。
• ポータブル、モバイル、据え置き型のX線装置、アナログ・デジタルの放射線撮影／透視装置、一部の美顔レーザー機器にも適用。

構成（標準およびカスタム）

• 標準：2芯、3 mスパイラルケーブル（標準は30 cmのスプリングコイル部含む）。
• オプション：2芯で6 mまたは10 mのケーブルほか、要望に応じたカスタム配線対応。

公表されている寿命／性能に関する注意

• 製品説明文では機械的寿命 > 1,000,000回、電気的寿命 > 200,000回と記載。
• 同ページの仕様表では機械的寿命 ≤ 200,000回、スイッチング寿命 ≤ 400,000回と記載されており、両方の数値が掲載されています。

ビジュアルと付属品

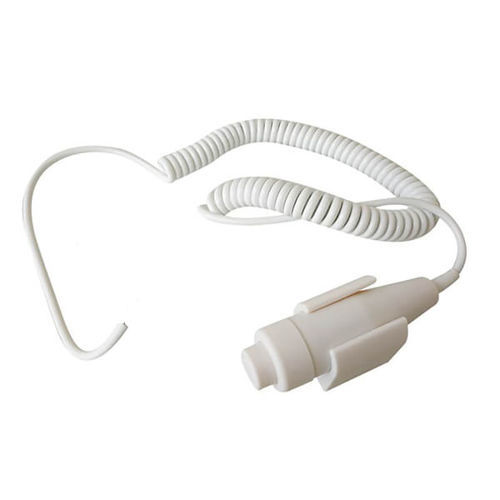

• ワンボタンのハンドスイッチとして供給。画像にはオプションのクレードル（台座）も表示。画像はボタン、クレードル、ケーブル長を示しています。

技術仕様

• 型番：L06 Hand Switch（ワンボタン式X線露光用ハンドスイッチ）。
• 使用電圧：125 V AC（ページに125 Vと記載）；電気パラメータにはAC 125 V 1 AおよびDC 30 V 2 Aも表示。
• 電流／定格：ページのメタ情報に3 Aと記載；仕様には125 V 1 A（AC）および30 V 2 A（DC）も記載。
• 筐体材質：ABS樹脂（白）。
• 標準ケーブル：2芯スパイラルケーブル、3 m（30 cmのスプリングコイル部を含む）。
• オプションケーブル長：6 mまたは10 m（カスタム配線対応）。
• ハンドル寸法：長さ 約10 cm、最大直径 約3 cm。
• スプリングワイヤー：標準2芯 3 m（カスタム長あり）。
• ギア：1。
• 機械的寿命（仕様表）：≤ 200,000 回（注：製品説明文には > 1,000,000 回と記載あり）。
• スイッチング寿命（電気）：≤ 400,000 回。
• 周囲温度：-20°C〜70°C。
• 相対湿度：<93%。
• 大気圧：50〜106 kPa。
