放射線撮影システム用スイッチ L05ボタン
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 放射線撮影システム用
- タイプ
- ボタン
詳細
概要
概要説明
材料とオプション
構成とケーブル
適用
設計上の注目点
特性／技術仕様

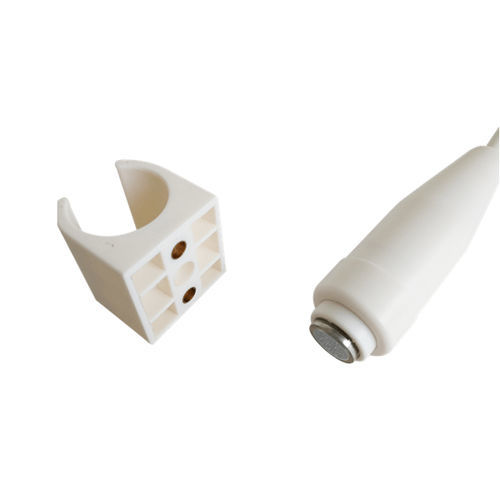

- 型番：L05 — Newheek製ワンボタンX線曝射用ハンドスイッチ。医療用撮影装置の曝射制御用。
- 携帯操作に適した流線型の外形とABS製のエルゴノミックハンドル。
概要説明
- ポータブル、モバイル、据え置きのX線システム（歯科用X線、骨密度測定器を含む）の曝射制御用に設計。
- 筐体はABSエンジニアリングプラスチックで耐衝撃、難燃性。
材料とオプション
- 表面仕上げ：つや消しまたは滑らか。
- ボタン材質：金属。
- 内部スイッチ：Omronマイクロスイッチ（高感度）。
- LED表示：オプション。
- ブザー：オプション。
- プラグ／配線：カスタマイズ可能。注文時に配線方式を指定してください。
構成とケーブル
- 標準コア：2心（標準提供）。
- 標準長さ：60 cmのスプリングコイル部分を含む6 mケーブル。
- その他のオプション：2心 3 m、2心 6 mまたは10 m；カスタム長さおよび心数（スプリングワイヤー構成で3心、4心、6心のオプションあり）。
適用
- 放射線撮影および透視装置のX線曝射制御に適用：ポータブル、モバイル、据え置きのX線システム、アナログおよびデジタルユニット。
- 美容用レーザー機器やリハビリ機器など、制御された曝射スイッチが必要な他の機器にも適用可能。
設計上の注目点
- 製品文書で報告されている機械的寿命の数値はばらつきがある。一部では『1,000,000回以上』と記載され、仕様表では『≤ 200,000回』と記載されている。
- 電気的なスイッチング寿命の値も文書間で異なる。製品メタデータでは『200,000回以上』とされ、仕様表ではスイッチング寿命『≤ 400,000回』と示されている。
特性／技術仕様
- 型式：L05。
- ブランド：Newheek。
- 製品名：X線曝射用ハンドスイッチ（ワンボタン、ステップ1曝射制御）。
- 動作電圧：AC 125 V（定格 AC 125V 1A）；DC定格：30 V 2A。
- 動作電流：一部資料では3 Aと記載；電気パラメータにはAC 125V 1Aと表示。
- 筐体材質：ABS樹脂（白）。
- ハンドル長：約10 cm；最大直径：約3 cm；ギア：1。
- 周囲温度：-20 ℃〜70 ℃；相対湿度：<93%；大気圧：50〜106 kPa。
- LED：オプション（装着時）。
- 仕様上の機械寿命：≤ 200,000 回；仕様上の電気的スイッチング寿命：≤ 400,000 回。
- 標準／構成表：標準は2心 3 mケーブル（他の項目では2心 6 mまたは10 mを記載）；カスタムオプションは要問合せ。
