X線テーブルリモコン C2UW series

ラジオワイヤレス

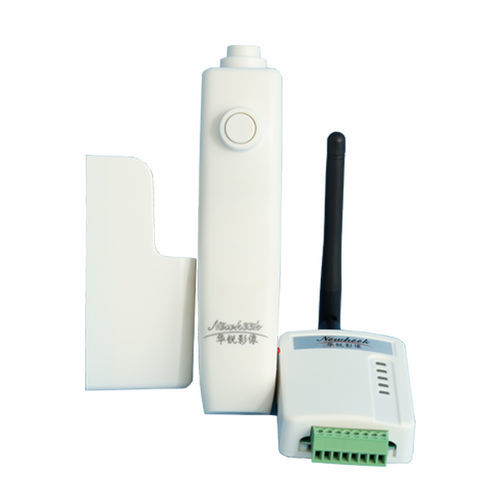

ワイヤレス Bluetooth ハンドスイッチは、Bluetooth 4.0 のフルデュプレックス遠隔ハンドスイッチで、X線装置向けに設計されています。壁越しの接続性能が良好で、露出およびコリメータ機能の多段階制御が可能です。システムは送信ハンドルと、元の装置配線に統合できるリレー出力を備えたコンパクトな受信端末で構成されています。

主な特長

• Bluetooth 4.0 プロトコルによるフルデュプレックスモードで、信頼性の高い接続と優れた壁越し性能を実現。
• 電池/接続状態表示：バッテリが弱い、またはBluetooth接続が不安定な場合に表示灯が点滅します。
• X線装置の特性に適した、2段階・3キー制御モードをベースに設計。
• 受信部はコンパクトで、埋め込み固定または吊り下げの隠蔽設置が可能。
• 受信端は3つのリレー接点出力を提供し、外部電源線の接続に対応しているため元の動作モードを変更せずに統合可能。
• 制御モードは顧客の要件に応じてカスタマイズ可能。

構成品 / 型番

• ハンドル（送信端）：C2UW-LP-I DA — 単4形（7#）アルカリ電池3本使用（推奨）。
• 受信機（受信端）：C2UW-LU DA — 統合用のリレー出力を持つ受信端末。

電源および消費電力

• ハンドル（電池）：定格電圧 4.5V、許容範囲 3V–4.5V。
• 受信機（外部電源）：定格電圧 5V–12V；典型消費電流 100mA；許容直流範囲 4.5V–13V；最大電流 400mA。

送信端（ハンドル）の機能

• メインスイッチ 1段目：準備（Ready）。
• メインスイッチ 2段目：露出（Exposure）。
• サブスイッチ 3段目：コリメータ制御。
• 青灯（ハンドル上）：Bluetooth 表示。
• 赤灯（ハンドル上）：低電圧表示。

受信端の表示と動作

• LED 1（赤）：電源表示 — 受信端の回路が通電すると点灯。
• LED 2（青）：Bluetooth 接続表示 — 点滅 = 未接続；早い点滅 = 接続中；消灯 = 接続成功かつ低消費電力状態。
• LED 3（緑）：メインスイッチ 1段目 ON (SW1)。
• LED 4（緑）：メインスイッチ 2段目 ON (SW2)。
• LED 5（緑）：サブスイッチ 3段目 ON (SW3)。

技術仕様 / 特性

• 型番：C2UW-LP-I DA（送信ハンドル）、C2UW-LU DA（受信端末）。
• Bluetooth 規格：Bluetooth 4.0 Low Energy。
• 動作周波数：2.4GHz 帯（2.402GHz〜2.480GHz）。
• 通信距離：約10 m（見通し環境）。
• 応答時間：スイッチ押下時 — 最大 70 ms；離した時 — 最大 50 ms。
• 同時接続数：最大 1。
• 許容動作周波数（衝撃）：≤ 60 回/分。
• 耐振動（故障）：300 m/s。
• 耐衝撃（破損）：周波数 10 Hz〜55 Hz、二重振幅 1.5 mm。
• 機械的耐久性：メインスイッチ ≥ 200,000 サイクル；サブスイッチ ≥ 200,000 サイクル。
• 動作温度：0 ℃〜40 ℃。
• 動作湿度：90% RH 以下（結氷・結露なし）。
• 重量：ハンドル 約0.1 kg（台座付き、電池無）; 受信機 約0.05 kg。
• 注：上記の値は代表値です。
• 推奨電池と交換手順：単4形（7#）アルカリ電池3本のみ使用；交換手順 — (1) プラスドライバーでネジを外し電池カバーを開ける；(2) 電池ケースを取り出し、極性に注意して単4形アルカリ電池3本を入れる；(3) 電池ケースを元の位置に戻す；(4) 電池カバーを取り付けネジを締める。
