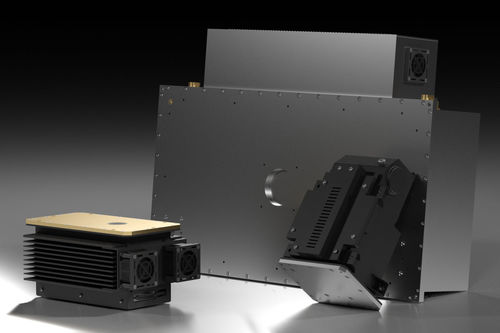

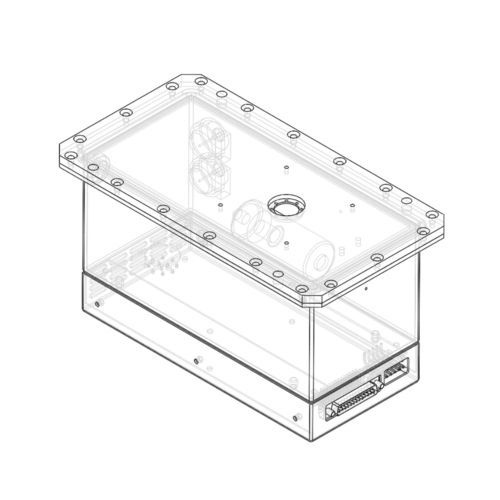

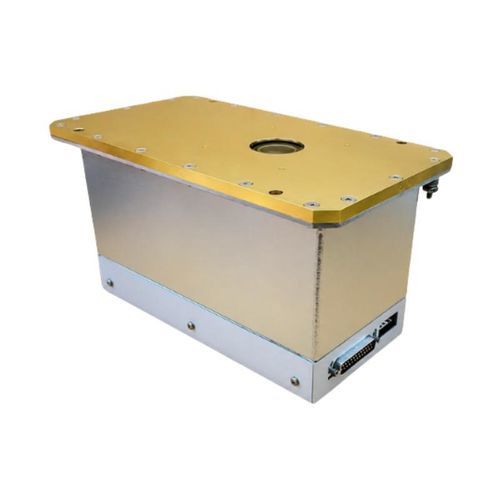

X線撮影用X線ジェネレータ SB-50 series

機器搭載型

製品概要
SB-50シリーズは最大50 kV、最大50 Wの出力を持つX線ジェネレーター群です。複数の統合型バリアントと管種（ガラスまたはベリリウム）を選択可能で、コンパクトなイメージング機器への組み込みに適しています。

SB-50-150
最大 kV: 50 kV
最大 mA: 0.15 mA
最大出力: 7.5 W
デューティサイクル: 連続
入力電源: 24 VDC, 1.5 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-50-1K
最大 kV: 50 kV
最大 mA: 1 mA
最大出力: 50 W
デューティサイクル: 連続
入力電源: 26 VDC, 4 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-50-1K-IW
最大 kV: 50 kV
最大 mA: 2 mA
最大出力: 50 W
デューティサイクル: 連続
入力電源: 28 VDC, 5 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-50-1K-BW
最大 kV: 50 kV
最大 mA: 1 mA
最大出力: 50 W
デューティサイクル: 連続
入力電源: 26 VDC, 4 A
最小焦点径: 0.033 mm
X線管: ベリリウム

SB-50-1K-BW-IW
最大 kV: 50 kV
最大 mA: 2 mA
最大出力: 50 W
デューティサイクル: 連続
入力電源: 28 VDC, 5 A
最小焦点径: 0.033 mm
X線管: ベリリウム

関連製品ファミリー（概要）
Family | Max kV | Max Power | Notes
SB-50 | 50 kV | 50 W | Integrated
SB-60 | 60 kV | 20 W | Integrated
SB-80 | 80 kV | 160 W | Integrated
SB-100 | 100 kV | 50 W | Integrated
SB-120 | 120 kV | 48 W | Integrated
SB-160 | 160 kV | 320 W | Integrated
SB-200 | 200 kV | 800 W | Integrated
SB-250 | 250 kV | 750 W | Integrated
XRS-100 | 100 kV | 1.3 kW | Modular
XRS-120 | 120 kV | 3 kW | Modular
XRS-125 | 125 kV | 875 W | Modular
XRS-135 | 135 kV | 675 W | Modular
XRS-140 | 140 kV | 1.05 kW | Modular
XRS-160 | 160 kV | 1 kW | Modular
XRS-180 | 180 kV | 1 kW | Modular
XRS-200 | 200 kV | 1 kW | Modular
XRS-250 | 250 kV | 1 kW | Modular

特長 / 技術仕様

• ファミリー: SB-50
• 動作電圧（最大 kV）: 50 kV
• バリアント別の最大出力: 7.5 W (SB-50-150), 50 W (その他の SB-50 バリアント)
• バリアント別の最大電流: 0.15 mA (SB-50-150), 1 mA (SB-50-1K, SB-50-1K-BW), 2 mA (SB-50-1K-IW, SB-50-1K-BW-IW)
• デューティサイクル: 連続（記載の全 SB-50 バリアント）
• 電源要件: 24 VDC 1.5 A (SB-50-150), 26 VDC 4 A (一部の50 Wバリアント), 28 VDC 5 A (高電流バリアント)
• 最小焦点径: 0.033 mm（記載の全バリアント）
• X線管の種類: バリアントによりガラスまたはベリリウム
• 製品構成: 統合型や窓付き/ベリリウム仕様など複数の SB-50 バリアント
