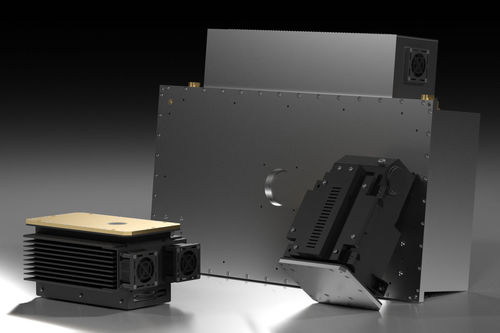

X線撮影用X線ジェネレータ SB-80 series

機器搭載型

概要
SB-80シリーズのX線発生装置は、モデルにより最大80 kV、出力は16 Wから160 Wまで、焦点最小径は0.015 mm（マイクロフォーカス）に対応します。バリアントにより連続、パルス、制限されたデューティサイクルをサポートし、ガラスまたはベリリウム製のX線管を採用します。

モデルと主要仕様

• SB-80-200：Max kV 80 kV; Max mA 0.2 mA; Max Power 16 W; Duty Cycle Continuous; Input Power 24 VDC, 2 A & ±15 VDC, 0.5 A; Min Focal Spot 0.033 mm; X-Ray Tube Glass
• SB-80-250：Max kV 80 kV; Max mA 0.25 mA; Max Power 20 W; Duty Cycle Continuous; Input Power 24 VDC, 2 A; Min Focal Spot 0.033 mm; X-Ray Tube Glass
• SB-80-250-0.015 (Microfocus)：Max kV 80 kV; Max mA 0.25 mA; Max Power 20 W; Duty Cycle Continuous; Input Power 24 VDC, 2 A; Min Focal Spot 0.015 mm; X-Ray Tube Glass
• SB-80-250-IW：Max kV 80 kV; Max mA 0.5 mA; Max Power 20 W; Duty Cycle Continuous; Input Power 24 VDC, 3 A; Min Focal Spot 0.033 mm; X-Ray Tube Glass
• SB-80-500：Max kV 80 kV; Max mA 0.5 mA; Max Power 40 W; Duty Cycle Continuous; Input Power 24 VDC, 4 A; Min Focal Spot 0.033 mm; X-Ray Tube Glass
• SB-80-500-IW：Max kV 80 kV; Max mA 1 mA; Max Power 40 W; Duty Cycle Continuous; Input Power 26 VDC, 5 A; Min Focal Spot 0.033 mm; X-Ray Tube Glass
• SB-80-1K：Max kV 80 kV; Max mA 1 mA; Max Power 80 W; Duty Cycle Continuous; Input Power 26 VDC, 5 A; Min Focal Spot 0.033 mm; X-Ray Tube Glass
• SB-80-1K-LD：Max kV 80 kV; Max mA 1 mA; Max Power 80 W; Duty Cycle 50%; Input Power 26 VDC, 5 A; Min Focal Spot 0.033 mm; X-Ray Tube Glass
• SB-80-1K-P：Max kV 80 kV; Max mA 1 mA; Max Power 80 W; Duty Cycle 50% Pulsed; Input Power 26 VDC, 5 A; Min Focal Spot 0.033 mm; X-Ray Tube Glass
• SB-80-1K-BW：Max kV 80 kV; Max mA 1 mA; Max Power 80 W; Duty Cycle Continuous; Input Power 26 VDC, 5 A; Min Focal Spot 0.075 mm; X-Ray Tube Beryllium
• SB-80-2K-LD：Max kV 80 kV; Max mA 2 mA; Max Power 160 W; Duty Cycle 20%; Input Power 28 VDC, 8 A; Min Focal Spot 1 mm; X-Ray Tube Glass

技術仕様

• ファミリー名: SB-80
• 最大管電圧 (Max kV): 最大 80 kV
• ファミリーの最大出力範囲: 16 W ～ 160 W
• ファミリーの最大電流範囲: 0.2 mA ～ 2 mA（モデルによる）
• デューティサイクル: 多くのモデルは連続；一部は50%または20%（構成に依存）
• 入力電源: モデルごとに示された定格DC入力範囲（例: 24 VDC, 2 A; 26 VDC, 5 A; 28 VDC, 8 A）
• 最小焦点サイズ: モデルにより 0.015 mm（マイクロフォーカス）～ 1 mm
• X線管の種類: モデルにより ガラス または ベリリウム
• ファミリーのモデル: SB-80-200; SB-80-250; SB-80-250-0.015 (Microfocus); SB-80-250-IW; SB-80-500; SB-80-500-IW; SB-80-1K; SB-80-1K-LD; SB-80-1K-P; SB-80-1K-BW; SB-80-2K-LD
