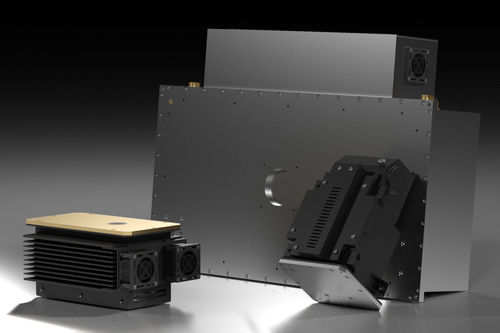

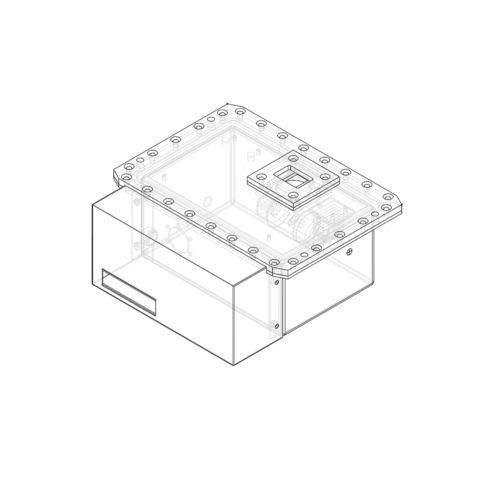

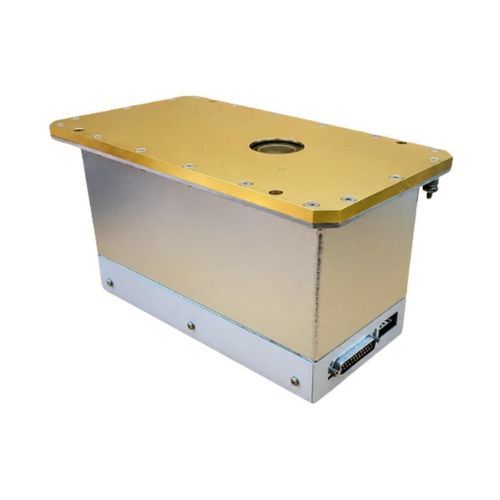

X線撮影用X線ジェネレータ SB-60 series

機器搭載型

概要
SB-60ファミリーのX線発生装置は、産業検査や研究用ラボ向けのコンパクトな連続動作型高電圧源を提供します。ファミリーの対応は最大60 kV、最大20 Wで、ガラス製X線管を採用しています。

モデル

• SB-60-50
  最大 kV: 60 kV
  最大 mA: 0.05 mA
  最大出力: 3 W
  使用率: 連続
  入力電源: 24 VDC, 1 A
  最小焦点: 0.033 mm
  X線管: ガラス
• SB-60-333
  最大 kV: 60 kV
  最大 mA: 0.333 mA
  最大出力: 20 W
  使用率: 連続
  入力電源: 24 VDC, 2 A
  最小焦点: 0.1 mm
  X線管: ガラス

ファミリー比較
SB-50 — 最大 kV: 50 kV — 最大出力: 50 W — 備考: 組込
SB-60 — 最大 kV: 60 kV — 最大出力: 20 W — 備考: 組込
SB-80 — 最大 kV: 80 kV — 最大出力: 160 W — 備考: 組込
SB-100 — 最大 kV: 100 kV — 最大出力: 50 W — 備考: 組込
SB-120 — 最大 kV: 120 kV — 最大出力: 48 W — 備考: 組込
SB-160 — 最大 kV: 160 kV — 最大出力: 320 W — 備考: 組込
SB-200 — 最大 kV: 200 kV — 最大出力: 800 W — 備考: 組込
SB-250 — 最大 kV: 250 kV — 最大出力: 750 W — 備考: 組込
XRS-100 — 最大 kV: 100 kV — 最大出力: 1.3 kW — 備考: モジュール式
XRS-120 — 最大 kV: 120 kV — 最大出力: 3 kW — 備考: モジュール式
XRS-125 — 最大 kV: 125 kV — 最大出力: 875 W — 備考: モジュール式
XRS-135 — 最大 kV: 135 kV — 最大出力: 675 W — 備考: モジュール式
XRS-140 — 最大 kV: 140 kV — 最大出力: 1.05 kW — 備考: モジュール式
XRS-160 — 最大 kV: 160 kV — 最大出力: 1 kW — 備考: モジュール式
XRS-180 — 最大 kV: 180 kV — 最大出力: 1 kW — 備考: モジュール式
XRS-200 — 最大 kV: 200 kV — 最大出力: 1 kW — 備考: モジュール式
XRS-250 — 最大 kV: 250 kV — 最大出力: 1 kW — 備考: モジュール式

主な仕様

• ファミリー名: SB-60
• 設計最大高電圧: 最大 60 kV
• 設計最大出力: 最大 20 W（ファミリー能力）
• 掲載モデルの使用率: 連続
• 入力電源例: SB-60-50 = 24 VDC, 1 A; SB-60-333 = 24 VDC, 2 A
• 最小焦点例: SB-60-50 = 0.033 mm; SB-60-333 = 0.1 mm
• 掲載モデルのX線管タイプ: ガラス
• モデル別放射電流: SB-60-50 = 0.05 mA; SB-60-333 = 0.333 mA

用途

• 産業用X線検査および非破壊検査（NDT）
• 電子機器や材料解析のマイクロフォーカス撮像
• コンパクトな高電圧源を必要とする研究用ラボの撮像

発注とサポート
利用可能なオプション：カスタム電源コネクタや焦点設定。検出器との互換性、統合サポート、納期については販売窓口へお問い合わせください。
