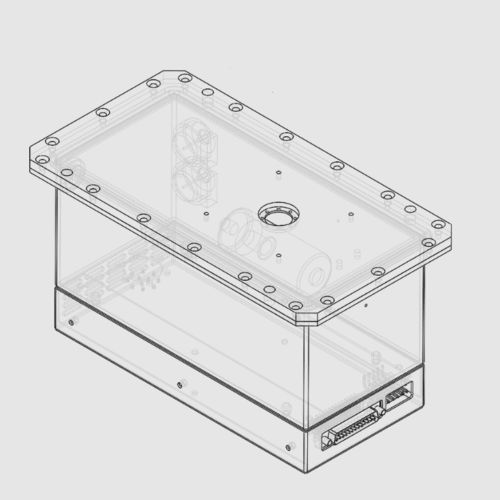

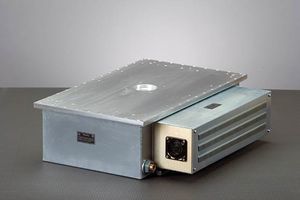

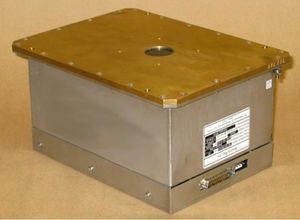

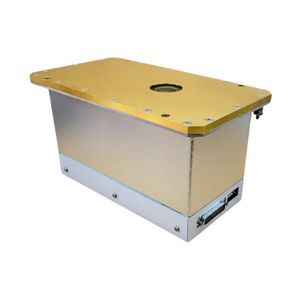

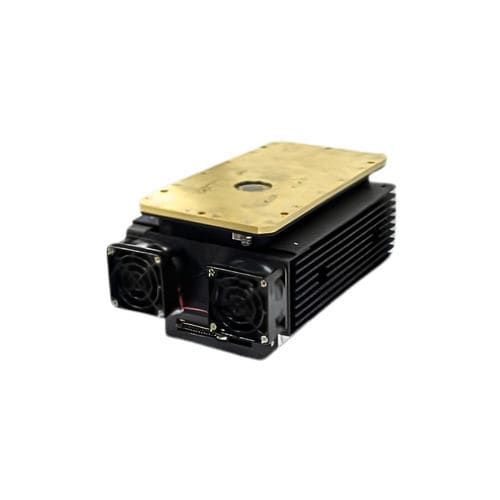

X線撮影用X線ジェネレータ SB-80-250-0.015

機器搭載型

概要
SB-80は最大管電圧80 kV、ファミリー最大出力160 WのコンパクトなX線発生器ファミリーです。マイクロフォーカスから高出力までのモデルが揃い、ガラスまたはベリリウム製管を採用し、連続・インターミッテント・パルスなどの使用率に対応します。

SB-80-200
最大 kV: 80 kV
最大 mA: 0.2 mA
最大出力: 16 W
使用率: 連続
入力電源: 24 VDC, 2 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-80-250
最大 kV: 80 kV
最大 mA: 0.25 mA
最大出力: 20 W
使用率: 連続
入力電源: 24 VDC, 2 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-80-250-0.015 (マイクロフォーカス)
最大 kV: 80 kV
最大 mA: 0.25 mA
最大出力: 20 W
使用率: 連続
入力電源: 24 VDC, 2 A
最小焦点径: 0.015 mm
X線管: ガラス

SB-80-250-IW
最大 kV: 80 kV
最大 mA: 0.5 mA
最大出力: 20 W
使用率: 連続
入力電源: 24 VDC, 3 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-80-500
最大 kV: 80 kV
最大 mA: 0.5 mA
最大出力: 40 W
使用率: 連続
入力電源: 24 VDC, 4 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-80-500-IW
最大 kV: 80 kV
最大 mA: 1 mA
最大出力: 40 W
使用率: 連続
入力電源: 26 VDC, 5 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-80-1K
最大 kV: 80 kV
最大 mA: 1 mA
最大出力: 80 W
使用率: 連続
入力電源: 26 VDC, 5 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-80-1K-LD
最大 kV: 80 kV
最大 mA: 1 mA
最大出力: 80 W
使用率: 50 %
入力電源: 26 VDC, 5 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-80-1K-P
最大 kV: 80 kV
最大 mA: 1 mA
最大出力: 80 W
使用率: 50 %（パルス）
入力電源: 26 VDC, 5 A
最小焦点径: 0.033 mm
X線管: ガラス

SB-80-1K-BW
最大 kV: 80 kV
最大 mA: 1 mA
最大出力: 80 W
使用率: 連続
入力電源: 26 VDC, 5 A
最小焦点径: 0.075 mm
X線管: ベリリウム

SB-80-2K-LD
最大 kV: 80 kV
最大 mA: 2 mA
最大出力: 160 W
使用率: 20 %
入力電源: 28 VDC, 8 A
最小焦点径: 1 mm
X線管: ガラス

技術仕様

• ファミリー名: SB-80
• 最大管電圧（ファミリー）: 80 kV
• ファミリー最大出力（最高モデル）: 160 W（SB-80-2K-LD）
• 使用されるX線管の種類: ガラスおよびベリリウム（モデル依存）
• 最小焦点径の範囲: 0.015 mm（マイクロフォーカス）〜1 mm
• 入力電源の例: 24 VDC（2 A–4 A）、26 VDC（5 A）、28 VDC（8 A）モデルにより異なる
• 使用率（デューティサイクル）: 連続、50%、20%またはパルス（モデル依存）
• 代表的なバリアント: SB-80-200; SB-80-250; SB-80-250-0.015 (Microfocus); SB-80-250-IW; SB-80-500; SB-80-500-IW; SB-80-1K; SB-80-1K-LD; SB-80-1K-P; SB-80-1K-BW; SB-80-2K-LD
