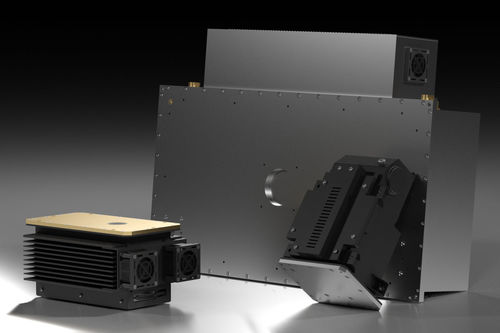

X線撮影用X線ジェネレータ SB-100 series

機器搭載型

概要
SB-100ファミリーのX線発生装置を紹介します。最大100kV、50W出力に対応し、産業用イメージング向けに統合型構成と管材料オプションを備えています。

SB-100-500
最大電圧: 100kV
最大電流: 0.5mA
最大出力: 50W
使用率: 連続
入力電源: 24VDC, 4A
最小焦点: 0.075mm
X線管: ガラス

SB-100-500-IW
最大電圧: 100kV
最大電流: 1mA
最大出力: 50W
使用率: 連続
入力電源: 26VDC, 5A
最小焦点: 0.075mm
X線管: ガラス

SB-100-500-BW
最大電圧: 100kV
最大電流: 0.5mA
最大出力: 50W
使用率: 連続
入力電源: 24VDC, 4A
最小焦点: 0.075mm
X線管: ベリリウム

SB-100-500-BW-IW
最大電圧: 100kV
最大電流: 1mA
最大出力: 50W
使用率: 連続
入力電源: 26VDC, 5A
最小焦点: 0.075mm
X線管: ベリリウム

ファミリー比較
Family | Max kV | Max Power | Notes
SB-50 | 50kV | 50W | Integrated
SB-60 | 60kV | 20W | Integrated
SB-80 | 80kV | 160W | Integrated
SB-100 | 100kV | 50W | Integrated

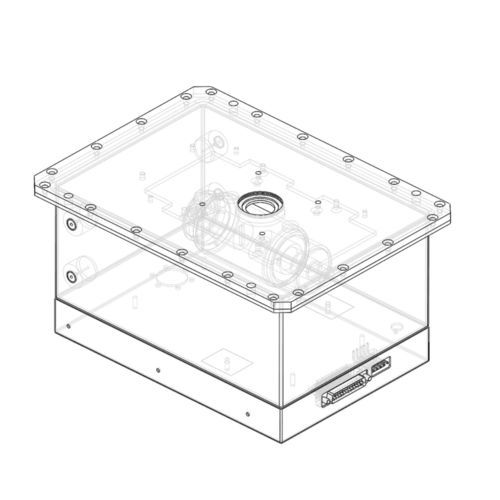

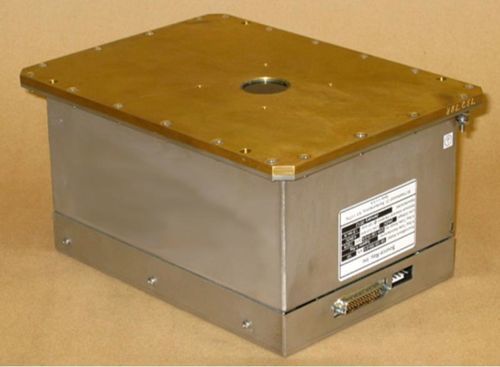

SB-120 | 120kV | 48W | Integrated
SB-160 | 160kV | 320W | Integrated
SB-200 | 200kV | 800W | Integrated
SB-250 | 250kV | 750W | Integrated
XRS-100 | 100kV | 1.3kW | Modular
XRS-120 | 120kV | 3kW | Modular
XRS-125 | 125kV | 875W | Modular
XRS-135 | 135kV | 675W | Modular
XRS-140 | 140kV | 1.05kW | Modular
XRS-160 | 160kV | 1kW | Modular
XRS-180 | 180kV | 1kW | Modular
XRS-200 | 200kV | 1kW | Modular
XRS-250 | 250kV | 1kW | Modular

技術仕様 / スペック

• シリーズ: SB-100（ファミリー） — 最大100kV、50W出力を想定して設計されています。
• SB-100-500 — 最大100kV、最大0.5mA、最大出力50W、連続使用、入力電源24VDC、4A、最小焦点0.075mm、X線管: ガラス。
• SB-100-500-IW — 最大100kV、最大1mA、最大出力50W、連続使用、入力電源26VDC、5A、最小焦点0.075mm、X線管: ガラス。
• SB-100-500-BW — 最大100kV、最大0.5mA、最大出力50W、連続使用、入力電源24VDC、4A、最小焦点0.075mm、X線管: ベリリウム。
• SB-100-500-BW-IW — 最大100kV、最大1mA、最大出力50W、連続使用、入力電源26VDC、5A、最小焦点0.075mm、X線管: ベリリウム。
• 利用可能な構成: 統合型のバリアントおよび管材料（ガラスまたはベリリウム）や入力電源/電流（24VDC/4A または 26VDC/5A）によりmA出力を変えるオプションがあります。
