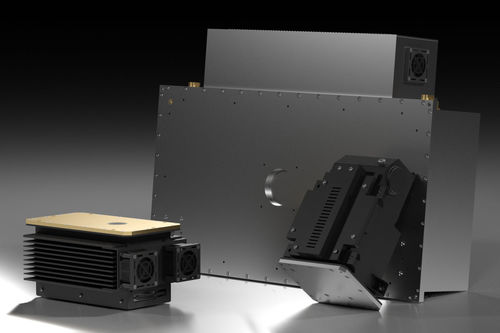

X線撮影用X線ジェネレータ SB-120 series

機器搭載型

概要
SB-120ファミリーは、産業用イメージングおよび検査システムに組み込むためのX線発生器群です。モデルは最大120 kV、最大48 Wの出力を提供し、最小焦点径は0.075 mm、X線管はガラス製です。動作はモデルにより連続またはパルスで、電源仕様も異なります。

バリエーションと技術表
SB-120-350
最大 kV: 120 kV
最大 mA: 0.35 mA
最大出力: 42 W
動作サイクル: 連続
入力電源: 24 VDC、4 A
最小焦点径: 0.075 mm
X線管: ガラス

SB-120-350-IW
最大 kV: 120 kV
最大 mA: 0.7 mA
最大出力: 42 W
動作サイクル: 連続
入力電源: 26 VDC、5 A
最小焦点径: 0.075 mm
X線管: ガラス

SB-120-400-P
最大 kV: 120 kV
最大 mA: 0.4 mA
最大出力: 48 W
動作サイクル: パルス
入力電源: 26 VDC、4 A
最小焦点径: 0.075 mm
X線管: ガラス

関連製品ファミリー（概要）
Family | Max kV | Max Power
SB-50 | 50 kV | 50 W
SB-60 | 60 kV | 20 W
SB-80 | 80 kV | 160 W
SB-100 | 100 kV | 50 W
SB-120 | 120 kV | 48 W
SB-160 | 160 kV | 320 W
SB-200 | 200 kV | 800 W
SB-250 | 250 kV | 750 W
XRS-100 | 100 kV | 1.3 kW
XRS-120 | 120 kV | 3 kW
XRS-125 | 125 kV | 875 W
XRS-135 | 135 kV | 675 W
XRS-140 | 140 kV | 1.05 kW
XRS-160 | 160 kV | 1 kW
XRS-180 | 180 kV | 1 kW
XRS-200 | 200 kV | 1 kW
XRS-250 | 250 kV | 1 kW

技術仕様

• 製品ファミリー: SB-120
• ファミリー最大定格: 最大120 kV、最大48 W出力（モデル依存）
• 含まれるモデル: SB-120-350、SB-120-350-IW、SB-120-400-P
• モデル間の最大mA範囲: 0.35 mA – 0.7 mA
• モデルごとの最大出力: 42 W（SB-120-350、SB-120-350-IW）、48 W（SB-120-400-P）
• 動作サイクル: 連続（SB-120-350、SB-120-350-IW）またはパルス（SB-120-400-P）
• 入力電源バリエーション: 24 VDC 4 A; 26 VDC 4 A; 26 VDC 5 A（モデル依存）
• 最小焦点径: 0.075 mm（すべての記載モデル）
• X線管の種類: ガラス（すべての記載モデル）
• 産業用X線システムへの組み込みを想定した機器
