Tubo para fabricação de dispositivos médicos Imavac®

em siliconeem aço inoxidávelem espiral

Visão geral

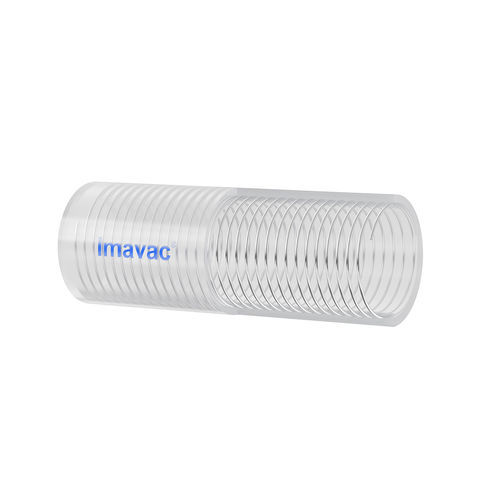

Imavac® é uma mangueira de silicone curada por platina reforçada com fio helicoidal SS 316L. Proporciona maior transparência para visualização do fluxo, resistência a dobras e foi projetada para transferência de materiais em alto vácuo nas indústrias farmacêutica e de alimentos. Imavac® é superior à Imafit® (mangueira trançada de poliéster) em aplicações de alta pressão e alto vácuo e está disponível com propriedades antiestáticas para dissipação de cargas.

Aplicações

• Processamento farmacêutico
• Transferência de pó e líquidos
• Sistemas de transferência em alto vácuo
• Conexões a células de carga
• Processamento de alimentos e transferência a granel
• Linhas de produção em biotecnologia

Certificações

• Estudos TOXIKON base E&L disponíveis no forro interno
• Certificação NSF-51 no forro de resina
• Conforme US FDA 21 CFR 177.2600 (grau alimentício)
• Conforme USP Classe VI
• ISO 10993 (biocompatibilidade)
• Certificado RoHS — livre de metais pesados restritos
• Livre de ftalatos, bisfenol e plastificantes voláteis
• Certificação TSE/BSE — sem material de origem animal

Principais características

• Construção em silicone curado por platina
• Reforço com fio helicoidal SS 316L para resistência a vácuo e pressão
• Transparência melhorada para monitoramento visual do fluxo
• Design resistente a dobras
• Opção antiestática para dissipar cargas elétricas
• Não transmite sabor ou odor ao produto
• Rastreabilidade por lote
• Faixa de temperatura: -80°C a 230°C
• Disponível com extremidade Tri-clamp SS 316L com Ra ≤ 0.5 no diâmetro interno
• Esterilizável por autoclave, óxido de etileno e radiação gama

Tamanhos padrão disponíveis
# | PART NO. | TAMANHO EM MM (ID x OD) | TAMANHO EM POLEGADAS (ID) | PRESSÃO MÁX DE TRABALHO (EM BAR) @ 27°C | PRESSÃO MÍNIMA DE RUPTURA (EM BAR) @ 27°C | RAIO DE CURVATURA (EM MM) | VÁCUO Hg @ 70°F/27°C (EM MM)
1 | 0613VC | 6 x 13 | ¼” | 12.0 | 48 | 50 | 760
2 | 0916VC | 9 x 16 | 11/32” | 11.5 | 48 | 60 | 760
3 | 1220VC | 12 x 20 | ½” | 10.5 | 45 | 70 | 760
4 | 1624VC | 16 x 24 | 5/8” | 10.0 | 35 | 80 | 760
5 | 1927VC | 19 x 27 | ¾” | 8.5 | 30 | 90 | 760
6 | 2535VC | 25 x 35 | 1” | 8.5 | 30 | 125 | 760
7 | 3242VC | 32 x 42 | 1¼” | 8.0 | 27.5 | 140 | 600
8 | 3850VC | 38 x 50 | 1½” | 7.5 | 25 | 170 | 600
9 | 5062VC | 50 x 62 | 2” | 6.0 | 22.5 | 240 | 550
10 | 6476VC | 64 x 76 | 2½” | 4.0 | 20 | C/P | 500
11 | 7587VC | 75 x 87 | 3” | 3.0 | 15 | C/P | 400
12 | 100112VC | 100 x 112 | 4” | 2.0 | 10 | C/P | 400

Especificações técnicas

• Material: silicone curado por platina
• Reforço: fio helicoidal SS 316L
• Transparência melhorada para visualização do fluxo
• Resistência a dobras para roteamento flexível
• Uso previsto: transferência de material em alto vácuo nas indústrias farmacêutica e alimentícia
• Opção antiestática para dissipar cargas elétricas
• Faixa de temperatura: -80°C a 230°C
• Esterilização: autoclave, óxido de etileno, radiação gama
• Conformidade: FDA 21 CFR 177.2600 (grau alimentício), USP Classe VI, ISO 10993, NSF-51 (forro de resina), RoHS
• Livre de ftalatos, bisfenol e plastificantes voláteis; livre de TSE/BSE
• Rastreável por lote
