Tubo para fabricação de dispositivos médicos Imawrap-C™

em siliconeem aço inoxidávelem poliéster

Visão geral

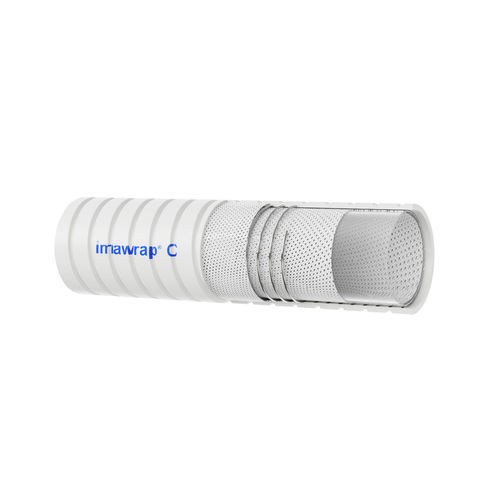

Imawrap-C™ é uma mangueira de silicone com superfície interna lisa, curada com platina, reforçada com fio helicoidal SS 316L e quatro camadas de tecido de poliéster, acabada com cobertura externa convoluta em silicone. As múltiplas camadas de poliéster aumentam a pressão de ruptura e melhoram a resistência a dobras. A mangueira é adequada para transferência de vapor em alta pressão e manuseio higiênico em indústrias farmacêuticas, biotecnológicas e de processamento de alimentos.

Aplicações

• Processamento farmacêutico
• Processamento de alimentos
• Aplicações com célula de carga (load cell)
• Transferência CIP e WFI
• Transferência de pó a granel
• Transferência cosmética e de água ultrapura
• Transferência de vapor em alta pressão

Certificações

• Estudos E&L baseados em Toxikon disponíveis no revestimento interno
• Certificação NSF-51 no revestimento de resina
• Conforme US FDA 21 CFR 177.2600 (grau alimentício)
• Conforme USP Classe VI
• Conforme ISO 10993-1
• RoHS; livre de ftalatos / bisfenol / plastificantes voláteis; certificação TSE / BSE
• Certificação de Origem Animal (livre de material de origem animal)
• Acreditação USFDA DMF nº 26201
• Pacote completo de validação disponível mediante solicitação

Principais características

• Alta classificação de pressão de trabalho para manuseio seguro de materiais
• Projetado para aplicações com alta classificação de vácuo
• Excelente flexibilidade e resistência a dobras
• Rastreabilidade por lote
• Faixa de temperatura: -55 °C a 220 °C
• Disponível com extremidades tri-clamp SS316L (opcional)
• Esterilizável por autoclave, CIP & SIP, gás óxido de etileno e radiação gama

Tamanhos padrão disponíveis (Catálogo)
# | N.º CATÁLOGO | TAMANHO EM MM (ID x OD) | TAMANHO EM POLEGADAS (ID) | PRESSÃO MÁXIMA DE TRABALHO (EM BAR) @ 27°C | PRESSÃO MÍNIMA DE RUPTURA (EM BAR) @ 27°C | RAIO MÍNIMO DE CURVATURA (EM MM) | VÁCUO Hg @ 70°F/27°C (EM MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Especificações técnicas

• Revestimento interno: superfície lisa, silicone curado com platina
• Reforço: fio helicoidal SS 316L + 4 camadas de tecido de poliéster
• Cobertura externa: cobertura externa convoluta em silicone
• Pressão de ruptura aumentada devido às múltiplas camadas de poliéster
• Usos previstos: alta resistência a dobras, transferência de vapor em alta pressão, farmacêutico, biotech, alimentício, CIP/WFI, pó a granel, cosméticos, água ultrapura
• Faixa de temperatura: -55 °C a 220 °C
• Conexões disponíveis: extremidades tri-clamp SS316L (opcional)
• Métodos de esterilização: autoclave, CIP & SIP, óxido de etileno, radiação gama
• Normas/Certificações: US FDA 21 CFR 177.2600, USP Classe VI, ISO 10993-1, NSF-51 (liner de resina), RoHS, TSE/BSE free, livre de origem animal, USFDA DMF #26201
• Rastreabilidade por lote: Sim
• Projetado para alta classificação de vácuo e excelente flexibilidade
