Tubo para fabricação de dispositivos médicos Imavacfit®

em siliconeem aço inoxidávelem poliéster

Visão geral

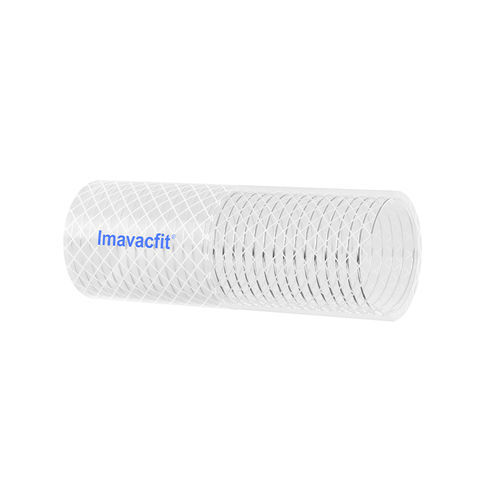

Imavacfit® é uma mangueira de silicone curada ao platino reforçada com arame helicoidal SS316L e trança de poliéster, projetada para transferência de fluidos pressurizados e aplicações de alto vácuo. Apresenta maior pressão de ruptura e melhor resistência ao vácuo em comparação com Imavac®, mantendo compatibilidade química e características higiênicas para ambientes farmacêuticos, alimentares e biotecnológicos.

Aplicações

• Processamento farmacêutico
• Transferência de pós e fluidos
• Sistemas de bomba de alto vácuo
• Processamento de alimentos
• Aplicações com célula de carga (load cell)
• Biotecnologia
• Transferência a granel
• Fermentações e biorreatores

Certificações

• Estudos E&L base TOXIKON disponíveis no revestimento interno
• Certificação NSF-51 no revestimento de resina
• Conforme US FDA 21 CFR 177.2600 padrão alimentício
• Conforme USP Classe VI
• Conforme ISO 10993
• Certificado RoHS, livre de metais pesados restritos
• Isento de ftalatos, bisfenol e plastificantes voláteis
• Certificação TSE/BSE (livre de material de origem animal)

Principais características

• Maior pressão de ruptura comparada a Imafit® e Imavac®
• Projetada para aplicações com alta classificação de vácuo
• Propriedades antiestáticas para dissipar cargas elétricas
• Não transmite sabor nem odor
• Rastreável por lote
• Faixa de temperatura: -80°C a 230°C
• Opcional com extremidade Tri-clover SS316L com RA ≤ 0,5 no diâmetro
• Esterilizável por autoclave, óxido de etileno e radiação gama

Tamanhos padrão disponíveis

• 1 | 0613VF | 6 x 13 mm | 1/4” ID | Pressão máxima de trabalho 12,5 bar @27°C | Pressão mínima de ruptura 48,5 bar @27°C | Raio de curvatura 60 mm | Vácuo 760 Hg
• 2 | 0916VF | 9 x 16 mm | 11/32” ID | Pressão máxima de trabalho 12,0 bar @27°C | Pressão mínima de ruptura 48 bar @27°C | Raio de curvatura 70 mm | Vácuo 760 Hg
• 3 | 1220VF | 12 x 20 mm | 1/2” ID | Pressão máxima de trabalho 11,0 bar @27°C | Pressão mínima de ruptura 41,5 bar @27°C | Raio de curvatura 70 mm | Vácuo 760 Hg
• 4 | 1624VF | 16 x 24 mm | 5/8” ID | Pressão máxima de trabalho 10,5 bar @27°C | Pressão mínima de ruptura 36 bar @27°C | Raio de curvatura 85 mm | Vácuo 760 Hg
• 5 | 1927VF | 19 x 27 mm | 3/4” ID | Pressão máxima de trabalho 9,0 bar @27°C | Pressão mínima de ruptura 34,5 bar @27°C | Raio de curvatura 95 mm | Vácuo 760 Hg
• 6 | 2535VF | 25 x 35 mm | 1” ID | Pressão máxima de trabalho 8,5 bar @27°C | Pressão mínima de ruptura 34,5 bar @27°C | Raio de curvatura 140 mm | Vácuo 760 Hg
• 7 | 3242VF | 32 x 42 mm | 1¼” ID | Pressão máxima de trabalho 8,5 bar @27°C | Pressão mínima de ruptura 34,5 bar @27°C | Raio de curvatura 150 mm | Vácuo 600 Hg
• 8 | 3850VF | 38 x 50 mm | 1½” ID | Pressão máxima de trabalho 7,5 bar @27°C | Pressão mínima de ruptura 32 bar @27°C | Raio de curvatura 175 mm | Vácuo 600 Hg
• 9 | 5062VF | 50 x 62 mm | 2” ID | Pressão máxima de trabalho 6,5 bar @27°C | Pressão mínima de ruptura 28 bar @27°C | Raio de curvatura 245 mm | Vácuo 550 Hg

Especificações técnicas

• Material: silicone curado ao platino
• Reforço: arame helicoidal SS316L e trança de poliéster
• Faixa de temperatura: -80°C a 230°C
• Esterilização: autoclave, óxido de etileno, radiação gama
• Certificações: US FDA 21 CFR 177.2600, USP Classe VI, ISO 10993, NSF-51 (revestimento de resina), RoHS
• Propriedades: alta pressão de ruptura, alta resistência ao vácuo, antiestático, sem sabor ou odor, rastreável por lote
• Conexões opcionais: disponível com extremidade Tri-clover SS316L, RA ≤ 0,5 no diâmetro
• Uso previsto: transferência de fluidos pressurizados e aplicações a vácuo em indústrias farmacêutica, alimentícia, biotecnológica e afins
