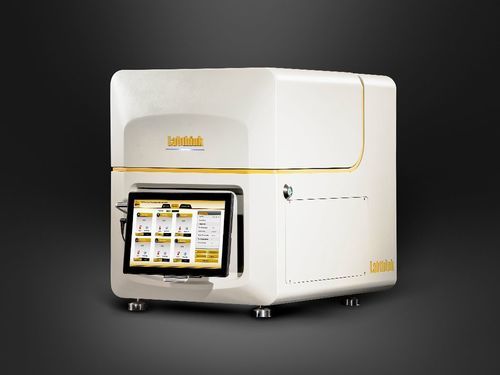

Aparelho para teste de umidade C306H

de permeabilidade ao vapor de águade laboratórioautomático

O C306H é um sistema de ensaio da taxa de transmissão de vapor de água (WVTR) baseado em sensor infravermelho, projetado para materiais de barreira médios e altos e conforme ASTM F1249 e ISO 15106-2. Realiza medições automatizadas de WVTR em filmes, chapas e materiais de embalagem com amplo alcance, alta produtividade e controlo estável.

Características do produto

• Sensor infravermelho: sensor patenteado Labthink que oferece faixa de medição alargada; não consumível e de longa vida útil; aviso de sobrefaixa e proteção automática integrados.
• Dados precisos: câmara de ensaio em cúpula e tecnologia de circulação de ar 360° com temperatura constante para melhor estabilidade; cada célula inclui sensor de umidade de alta precisão para monitorização em tempo real; controlo automático de caudal, temperatura e humidade relativa.
• Alta eficiência: seis células de ensaio independentes com área padrão de 50 cm² que permitem testar seis amostras simultaneamente nas mesmas condições; fixação automática da amostra para força de aperto constante e melhor estanqueidade.
• Controlo inteligente: tablet com ecrã tátil de 12" (Windows 11) com modo de ensaio automático num só clique (introduza temperatura e humidade para iniciar); a tampa da câmara abre/fecha automaticamente com alertas sonoros e visuais.
• Seguro e fiável: computador industrial integrado para segurança do sistema e armazenamento de dados fiável; múltiplos sensores inteligentes com alertas operacionais; componentes de marcas reconhecidas para desempenho estável.
• Economia de espaço: largura do instrumento cerca de 1/3 dos instrumentos tradicionais de seis células, reduzindo a área ocupada no laboratório.
• Funções avançadas: modo profissional com opções de controlo flexíveis; saídas de curvas WVTR, coeficiente de transmissão, temperatura e humidade; ampla gama de ensaio e opção de intervalo de temperatura estendido.

Princípio de ensaio
A amostra pré-condicionada é fixada numa célula de ensaio. Azoto com humidade relativa controlada circula no lado de alta humidade enquanto azoto seco circula no lado de baixa humidade. O vapor de água que permeia a amostra é transportado pelo azoto seco até ao sensor infravermelho; o sensor converte os sinais em concentração de vapor e a WVTR é calculada.

Normas

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Aplicações

• Filmes: ensaios WVTR de filmes plásticos, filmes compósitos papel-plástico, filmes coextrudidos, filmes aluminizados, folhas de alumínio e filmes compósitos de alumínio.
• Chapas: ensaios WVTR de chapas PP, PVC, PVDC, folhas metálicas, almofadas de borracha, wafers de silício e outros materiais em chapa.

Características / Especificações técnicas

• Modelo: C306H
• Faixa de ensaio (área padrão 50 cm²): 0.02 – 40 g/(m²·day)
• Áreas MASK opcionais: 5 cm²: 0.2 – 400 g/(m²·day); 1 cm²: 1 – 2000 g/(m²·day)
• Resolução: 0.0001 g/(m²·day)
• Repetibilidade: 0.02 g/(m²·day) ou 2%, prevalecendo o maior valor
• Temperatura de ensaio: 15 – 50 °C (padrão), 5 – 60 °C (opcional)
• Variação de temperatura: ±0.15 °C
• Humidade de ensaio (dentro da faixa de temperatura padrão): 5 – 90% RH ±2% (até 100% disponível)
• Células de ensaio: 6 células independentes
• Tamanho da amostra: 4.6” x 4.6” (11.7 cm × 11.7 cm)
• Espessura da amostra: ≤ 120 mil (≈ 3 mm)
• Área de ensaio padrão: 50 cm²
• Gás transportador: azoto de alta pureza 99.999% (não fornecido)
• Pressão do gás transportador: ≥ 40.6 PSI / 280 kPa (porta de gás do instrumento: tubo PU Φ6 mm; fornecimento de gás a cargo do cliente)
• Tamanho da porta: tubo metálico 1/8”
• Dimensões do instrumento: 23.6” H x 19.2” W x 25.9” D (60 cm × 49 cm × 66 cm)
• Alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz
• Peso líquido: 220 lbs (≈ 100 kg)
• Configuração padrão: chassis do instrumento, tablet, amostrador, massa para vácuo, tubo PU Φ6 mm
• Opções / funções: compressor de ar; DataShield™ (opcional); requisito de sistema informático GMP (opcional); CFR21 Part11 (opcional)
