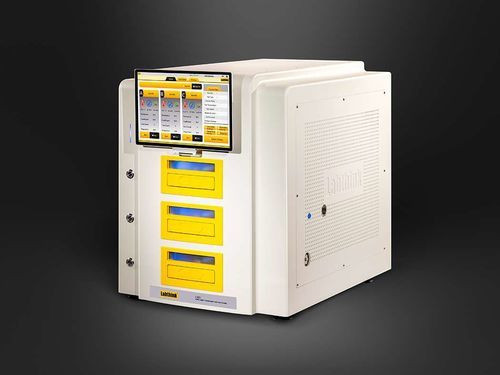

Aparelho para teste de umidade C303H

de controlede temperaturade permeabilidade ao vapor de água

Visão geral

O C303H é um sistema de ensaio WVTR (taxa de transmissão de vapor de água) de laboratório para medições precisas e repetíveis em filmes, plásticos e materiais em chapa. Utiliza um sensor de umidade por infravermelho patenteado e é compatível com normas como ASTM F1249, ISO 15106-2 e JIS K7129.

Principais características

• Sensor infravermelho: sensor não consumível patenteado com limites de detecção baixos, alarme de limite e proteção automática.
• Dados precisos: controle de temperatura constante com circulação de ar 360°, sensores de temperatura e umidade de alta precisão, controle automático de fluxo, temperatura e UR; repetibilidade de até 0,005 g/(m²·day).
• Três câmaras independentes: três câmaras padrão de 50 cm² para ensaios paralelos de três amostras em condições idênticas com dados independentes e fixação automática para vedação consistente.
• Controle inteligente: painel tátil Windows de 12 polegadas com modo automático para início com um clique; câmaras tipo gaveta com entrada/saída automática e alertas sonoros/visuais.
• Segurança e confiabilidade: computador industrial embutido, sensores ópticos/inteligentes e alarmes sonoros/visuais; componentes de origem global para operação estável.
• Funções avançadas: modo profissional de teste, geração automática de curvas WVTR e parâmetros relacionados; faixas ampliadas e opções de software/conformidade disponíveis.

Princípio de ensaio

• A amostra pré‑tratada é presa entre uma câmara de alta umidade e outra de baixa umidade. Fluxo de nitrogênio umidificado passa pelo lado de alta umidade e nitrogênio seco pelo lado de baixa umidade. O vapor de água difunde através da amostra para o lado de baixa umidade, onde o nitrogênio seco transporta o vapor ao sensor infravermelho. O sinal do sensor é analisado e convertido em valores WVTR.

Normas de referência

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Aplicações de ensaio

• Filmes: ensaios WVTR para filmes plásticos, laminados papel‑plástico, filmes coextrudidos, filmes metalizados e compósitos multicamada — adequado para avaliação de barreiras nos setores alimentício, farmacêutico e electrónico.
• Chapas: ensaios WVTR para PP, PVC, PVDC, folhas metálicas, chapas de borracha e silicone — aplicável para fabricantes e laboratórios de CQ que necessitam de dados de permeação precisos.

Especificações técnicas

• Faixa de ensaio (área padrão 50 cm²): 0,005–40 g/(m²·day) padrão; opcional 0,005–100 g/(m²·day).
• Áreas de máscara (opcionais): 5 cm²: 0,05–400 g/(m²·day); 1 cm²: 0,25–2000 g/(m²·day).
• Resolução: 0,0001 g/(m²·day).
• Repetibilidade: 0,005 g/(m²·day) ou 2%, prevalecendo o maior.
• Faixa de temperatura: 15–50 °C (padrão); 5–60 °C (personalizado).
• Flutuação de temperatura: ±0,05 °C.
• Faixa de humidade: 5–90% UR ±1% (dentro da faixa de temperatura padrão).
• Câmara de ensaio: 3 câmaras independentes; área padrão 50 cm² por câmara.
• Tamanho da amostra: 11,2 cm × 11,2 cm (4,4” × 4,4”).
• Espessura máxima da amostra: ≤ 3 mm (120 mil).
• Gás transportador: azoto 99,999% alta pureza (fornecido pelo utilizador).
• Pressão da fonte de ar: ≥ 280 kPa (40,6 PSI); entrada da máquina pode requerer ≥ 550 kPa (79,7 PSI), entrada Ø6 mm poliuretano.
• Tamanho da interface: tubo metálico 1/8".
• Dimensões: 60 cm × 50 cm × 70 cm (A×L×P).
• Alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz.
• Peso líquido: 100 kg (220 lbs).
• Configuração padrão: unidade principal, tablet, amostrador, graxa de vácuo, tubo poliuretano Ø6 mm.
• Opções: compressor de ar; sistemas informáticos CFR21 Part 11 / GMP; DataShield™ gestão de dados (opcional).
