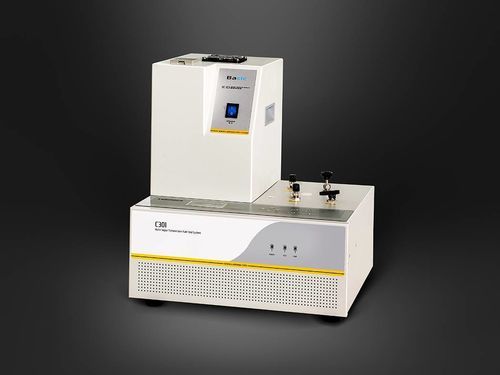

Aparelho para teste de umidade C301B

de vapor de águade fluxo de gáspara dispositivos médicos

O sistema de ensaio da taxa de transmissão de vapor d'água C301B é um instrumento baseado em sensor infravermelho projetado para determinar a taxa de transmissão de vapor d'água (WVTR) de materiais barreira com propriedades de barreira à humidade altas e médias, de acordo com ASTM F1249 e ISO 15106-2. É aplicável à medição de WVTR para filmes plásticos, chapas, papel, embalagens e materiais relacionados utilizados nas indústrias alimentar, farmacêutica, de dispositivos médicos, bens de consumo, fotovoltaica e eletrónica.

Características do produto

• Equipado com sensor infravermelho patenteado pela Labthink, conforme ASTM F1249; tipo não consumível com vida útil muito longa.
• Suporta controlo de temperatura para realizar ensaios em diferentes condições.
• Célula de ensaio incorporada em aço inoxidável de alta qualidade com desempenho de vedação melhorado.
• Válvula de isolamento manual importada e regulador de fluxo para melhor desempenho de vedação e menor taxa de avaria.
• Design estilo computador industrial: tamanho compacto e arrefecimento rápido.
• Filme de referência fornecido para calibração rápida.
• O sistema utiliza controlo por microcontrolador e pode funcionar de forma independente.
• Relatórios de ensaio exportáveis em formatos comuns como EXCEL e PDF.
• Suporta microimpressora para impressão automática dos dados de ensaio (opcional).
• Equipado com interface RS232 para ligação a software de PC para análise de curvas, armazenamento de dados e impressão de relatórios (opcional).

Princípio de ensaio
A amostra pré-condicionada é presa na célula de ensaio; nitrogénio com humidade relativa estável flui de um lado da amostra enquanto nitrogénio seco flui do outro lado. Devido ao gradiente de humidade, o vapor de água permeia através da amostra do lado de alta humidade para o lado de baixa humidade e é transportado pelo fluxo de nitrogénio seco até ao sensor infravermelho. O sensor infravermelho analisa os sinais eléctricos gerados pelo vapor de água para calcular a concentração de vapor de água e a taxa de transmissão de vapor de água.

Normas

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

Aplicações

• Filmes
  Ensaios WVTR de vários filmes plásticos, filmes compósitos papel-plástico, filmes coextrudidos, filmes aluminizados, folhas de alumínio, filmes compósitos com folha de alumínio, filmes compósitos fibra de vidro-alumínio e materiais relacionados.
• Chapas
  Ensaios WVTR de chapas PP, PVC e PVDC, folhas metálicas, almofadas de borracha, pastilhas de silício e outros materiais em chapa.

Especificações técnicas

• Tabela 1 — Parâmetros de ensaio (C301B)
  • Faixa de ensaio (g/(m²·day), área padrão 50 cm²): 0.1–40
  • Resolução (g/(m²·day)): 0.1
  • Temperatura de ensaio (°C): 15–50
  • Resolução de temperatura (°C): 0.1
  • Variação de temperatura (°C): ±0.5
  • Humidade de ensaio (%RH): 4%RH–100%RH ±2% (solução salina saturada)
  • Função estendida: requisito de sistema informático GMP (Opcional)
• Tabela 2 — Especificações técnicas
  • Célula de ensaio: 1 célula
  • Tamanho da amostra: 3.8” × 3.8” (9.7 cm × 9.7 cm)
  • Espessura da amostra: ≤ 120 mil (3 mm)
  • Área de ensaio padrão: 50 cm²
  • Gás de ensaio: nitrogénio de alta pureza 99,999% (não incluído)
  • Pressão do gás: 7.2 PSI / 50 kPa
  • Tamanho da porta: tubo metálico 1/8”
  • Dimensões do instrumento: 12.9” H × 16.9” W × 15.7” D (33 cm × 43 cm × 40 cm)
  • Alimentação: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz (uma das duas)
  • Peso líquido: 50 lbs (23 kg)
• Tabela 3 — Configuração do produto
  • Configuração padrão: máquina principal, dispositivo de controlo de temperatura TC03, placa cerâmica porosa, amostrador, massa de vedação a vácuo.
  • Peças opcionais: software profissional, requisito de sistema informático GMP, microimpressora.
