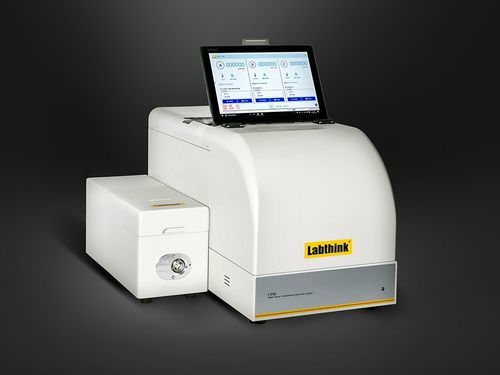

Aparelho para teste de controle C390H

de vapor de águade permeabilidade ao vapor de águade calibração

Sistema de ensaio de taxa de transmissão de vapor de água (WVTR) C390H é um instrumento automatizado baseado em sensor infravermelho, projetado para medir WVTR de materiais barreira médios e altos, em conformidade com ISO 15106-2 e ASTM F1249. Suporta ensaio simultâneo de três amostras com controle preciso de temperatura, umidade e fluxo de gás transportador; indicado para filmes, chapas e avaliação de embalagens em setores alimentício, farmacêutico, médico, eletrônico e industrial.

Funcionalidade e design

• Sensor infravermelho proprietário com alta sensibilidade e estabilidade, sem necessidade de calibrações frequentes por faixa.
• Bloco de ensaio integrado e patenteado com três células, layout hidrodinâmico e termodinâmico otimizado para uniformidade de medição.
• Controle automático de temperatura, umidade e vazão com monitoramento independente por célula de ensaio.
• Três células idênticas permitem testes em paralelo para maior produtividade.
• Tela táctil de 12" (Windows 11) e software opcional DataShield™ para gestão automatizada e exportação de dados.

Princípio de ensaio
A amostra é montada numa célula de difusão dividida em câmara seca e câmara com umidade controlada. Nitrogênio seco de alta pureza varre o lado seco; o vapor que permeia a amostra é transportado pelo gás transportador até o sensor infravermelho e convertido em sinais elétricos a partir dos quais o WVTR é calculado. Para amostras de embalagem completa, o nitrogênio flui dentro da embalagem enquanto o exterior é mantido em alta umidade.

Normas de teste

• ISO 15106-2
• ASTM F1249
• GB/T 26253
• JIS K7129
• YBB 00092003-2015

Aplicações

• Aplicações básicas
  • Filmes: filmes plásticos, filmes compósitos papel-plástico, filmes coextrudados, folhas/alumínio e filmes compósitos de alumínio.
  • Chapados: PP, PVC, PVDC, folhas metálicas, almofadas de borracha, wafers de silício.
  • Embalagens: garrafas plásticas, pouches, caixas revestidas, sacos a vácuo, latas, embalagens cosméticas, tubos flexíveis, copos.
• Aplicações estendidas
  • Sistemas de fechamento para garrafas/caixas/pouches.
  • Back-sheets solares para módulos fotovoltaicos.
  • Tubos plásticos (ex.: cosméticos), blister packs (WVTR de embalagem completa), tanques de combustível plásticos e carcaças plásticas de baterias.

Características / especificações técnicas

• Modelo: C390H
• Faixa WVTR padrão: 0.005 ~ 40 g/(m2·day)
• Faixa opcional: 0.005 ~ 100 g/(m2·day)
• Faixa para teste de embalagem (opcional): 0.000025 ~ 0.2 g/(pkg·day), volume máximo 3 L (opcional)
• Resolução: 0.0001 g/(m2·day)
• Repetibilidade: 0.005 g/(m2·day) ou 2%
• Temperatura de ensaio: 10 ~ 55 °C ±0.2 °C
• Umidade de ensaio: 5% ~ 90% RH ±1% e 100%
• Câmara de ensaio: 3 câmaras (bloco integrado de três células)
• Tamanho da amostra: 108 mm × 108 mm; espessura ≤ 3 mm; área padrão 50 cm²
• Gás transportador: Nitrogênio 99.999% (não fornecido); pressão ≥ 0.28 MPa / 40.6 psi; porta 1/8" tubo metálico
• Opções: teste de embalagem (3 L máx.), DataShield™, sistema informático compatível com GMP, conformidade CFR21 Part11 (opcionais)
