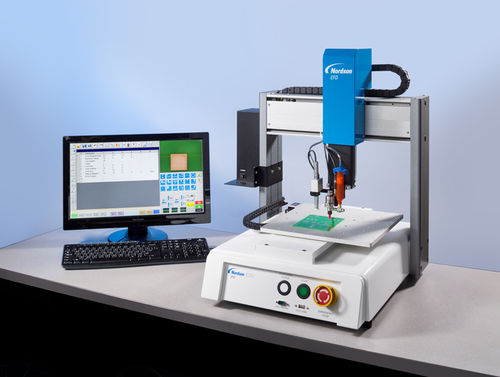

Sistema automático de distribuição com computador E2V

Visão geral
A série PROX / PROPlus / PRO orientada por visão é o sistema de dosagem automatizado mais avançado da Nordson EFD, projetado para aplicações de deposição de fluido com precisão e facilidade de uso. Projetado para posicionamento preciso com barris de seringa e sistemas de válvulas EFD, é indicado para eletrônica, ciências da vida e ambientes limpos. Os sistemas incluem o software DispenseMotion™, visão integrada e múltiplos modos de feedback para garantir precisão e repetibilidade.

Capacidades principais

• Software DispenseMotion™ totalmente integrado com uma câmara CCD smart vision para dosagem guiada por visão e reconhecimento de fiduciais.
• Três métodos de feedback para controlo de altura e posicionamento: deteção por contacto, deteção óptica e deteção de altura a laser sem contacto (ajuste automático da altura da ponta).
• Codificação em loop fechado e feedback contínuo para melhorar o controlo do processo e a precisão.
• Pré-visualização e confirmação do percurso de dosagem no ecrã; importação e conversão de ficheiros simplificadas para configuração rápida.

Características

• PROPlus: dupla guia linear, servomotor avançado e acionamento por fuso de esferas; opção PROX: motor linear sem contacto para maior velocidade e menor desgaste.
• Configuração e programação simplificadas através do DispenseMotion™.
• Pré-visualização e confirmação do percurso no ecrã.
• Feedback contínuo em loop fechado para posicionamento preciso.
• Importação e conversão simplificadas de ficheiros DXF/CAD para acelerar a programação.

Benefícios

• Repetibilidade e velocidade de referência (PROPlus: ±0,003 mm; PRO: ±0,004 mm).
• Melhoria na qualidade e consistência do produto através da deposição precisa e inspeção integrada.
• Integração fácil em linhas de fabrico existentes; compatível com sistemas de dosagem por seringa e por válvula.
• Redução do tempo de formação de operadores, diminuindo os custos laborais.
• Maior produtividade e redução dos custos de produção, materiais e propriedade.

Visão, inspeção e deteção de altura

• A CCD smart vision integrada suporta reconhecimento de fiduciais e captura múltipla de imagens para correção de offset de alta resolução e alinhamento preciso.
• OptiSure™ AOI (inspeção ótica automatizada) verifica largura, diâmetro e precisão de posicionamento do depósito.
• Opções de detecção de altura a laser (Laser B e Laser C) detetam variações de superfície e ajustam automaticamente a altura da ponta para evitar depósitos irregulares ou danos.
• Laser C (confocal) recomendado para deteção de alta precisão em superfícies reflexivas ou translúcidas e para detetar pequenas saliências inferiores a 700 μm.

Aplicações

• Montagem eletrónica e revestimento conformal que requerem precisão de posicionamento ao nível do micrômetro.
• Dosagem em dispositivos médicos e ciências da vida onde limpeza, precisão e repetibilidade são críticas.
• Fabrico em salas limpas e outros ambientes controlados; integração com equipamentos de dosagem por seringa e por válvula.

Especificações técnicas

• Agrupamento de modelos: 3-Axis PROX / PROPlus / PRO Series (robôs automatizados de dosagem de fluidos orientados por visão).
• Repetibilidade: PROPlus ±0,003 mm; PRO ±0,004 mm; PROX publicado ±0,003 mm (3 µm) nos eixos X, Y e Z.
• Acionamento: PROPlus inclui dupla guia linear, servomotor e fuso de esferas; opção PROX com motor linear sem contacto para actuação mais rápida e desgaste reduzido.
• Software: DispenseMotion™ software de controlo integrado (funções guiadas por visão, pré-visualização de percurso, importação/conversão de ficheiros, controlo em loop fechado).
• Visão: câmara CCD smart vision integrada para reconhecimento de fiduciais e correcção de offset.
• Feedback/deteção de altura: deteção por contacto, óptica e laser sem contacto (Laser B e Laser C/confocal).
• Laser C (confocal): adequado para superfícies reflexivas/translúcidas e deteção de pequenas saliências < 700 μm.
• Inspeção: OptiSure™ AOI para medição de largura/diâmetro do depósito e verificação de posicionamento.
• Compatibilidade: otimizado para uso com PICO® pulse-jet valves, Liquidyn® jet valve systems e com barris de seringa e sistemas de válvulas EFD.
• Controlo: codificação em loop fechado para controlo de movimento preciso e repetibilidade do processo.
• Indústrias alvo: eletrónica, dispositivos médicos / ciências da vida, fabrico em salas limpas, construtores de máquinas.
