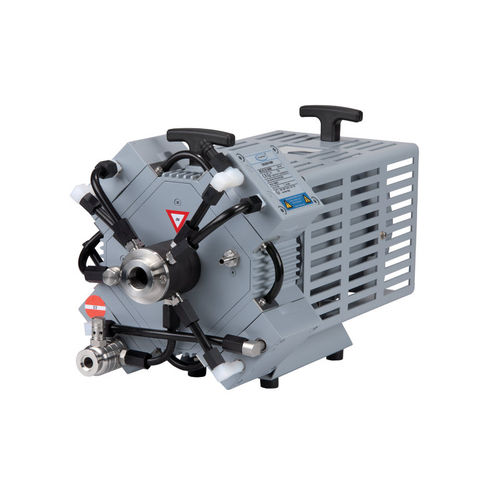

Bomba de vácuo de laboratório MD 4C EX VARIO®

de diafragmapara 1 consultório

Visão geral

• Todas as vantagens das bombas de diafragma químicas ATEX
• VARIO®: tempos de processo reduzidos graças ao controlo de vácuo VARIO® sem histerese
• VARIO®: a bomba opera apenas na velocidade necessária – consumo de energia mínimo, intervalos de manutenção mais longos, funcionamento silencioso
• VARIO®: controlador de vácuo VACUU·SELECT (opcional) para controlo preciso e processos totalmente automáticos
• São necessários dispositivos adicionais como sensor de vácuo ATEX e Connection Box 100 para operação totalmente automatizada (disponíveis separadamente)

Detalhes do produto

• Vácuo final: 3 mbar
• Vácuo final com gas ballast: 10 mbar
• Vazão máx. (50 Hz): 3.7 m³/h

Descrição
Com a bomba de diafragma química ATEX MD 4C EX VARIO, o vácuo pode ser controlado com precisão pela velocidade do motor. A bomba VARIO® é comandada através de uma linha de sinal de controlo adicional (4–20 mA). O controlador de vácuo opcional VACUU·SELECT, juntamente com um sensor de vácuo ATEX e a Connection Box 100, permite evaporações totalmente automáticas sem necessidade de ajuste de parâmetros ou programação do utilizador. O controlo adaptativo deteta a pressão de ebulição e ajusta continuamente o vácuo de forma otimizada conforme a pressão de vapor. Por segurança e conformidade, o controlador de vácuo e a Connection Box 100 são instalados em zona não perigosa.

Dados técnicos e gráficos
Vazão máx. (50 Hz): 3.7 m3/h
Vácuo final: 3 mbar / 2.3 torr
Vácuo final com gas ballast: 10 mbar / 7.5 torr
Número de cabeças: 4
Número de estágios: 3
Controlador de vácuo: sem controlador (opcional separadamente)
Temperatura ambiente mínima (operação): 10 °C
Temperatura ambiente máxima (operação): 40 °C
Temperatura mínima (armazenamento): -10 °C
Temperatura máxima (armazenamento): 60 °C
Pressão máxima de saída (abs.): 1.1 bar
Conexão de entrada: Flange pequena KF DN 25
Conexão de saída: Flange pequena KF DN 16
Potência nominal: 0.25 kW
Velocidade mínima VARIO: 30 min-1
Velocidade máxima VARIO: 1500 min-1
Classe de proteção IEC 60529: IP 54
Dimensões (C x L x A): 469 x 265 x 305 mm
Peso: 28 kg
Nível de ruído (50 Hz): 42 dBA
Conformidade ATEX: Câmara de bombeamento (gases bombeados): II 2G Ex h IIC T3 Gb X; Ambiente com purga de gás inerte: II 2G Ex h IIB T4 Gb X; Ambiente sem purga: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Itens fornecidos

• Bomba entregue completamente montada, com manual
• Controle de velocidade via loop 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm)
• Cabo de sinal de controlo e cabo de alimentação de 10 m cada, sem fichas (extremidades abertas)
• Dispositivos adicionais para operação automatizada (Connection Box, controlador, sensor de vácuo) disponíveis separadamente

Características / especificações técnicas

• Modelo: MD 4C EX VARIO
• Marca: VACUUBRAND
• Nº artigo: 20696936
• Vazão máx. (50 Hz): 3.7 m³/h
• Vácuo final: 3 mbar (2.3 torr)
• Vácuo final com gas ballast: 10 mbar (7.5 torr)
• Número de cabeças: 4
• Número de estágios: 3
• Potência nominal: 0.25 kW
• Faixa de velocidade VARIO: 30 – 1500 min⁻¹
• Classe de proteção: IP 54
• Conexões: entrada KF DN 25, saída KF DN 16
• Dimensões (C x L x A): 469 x 265 x 305 mm
• Peso: 28 kg
• Nível sonoro: 42 dBA (50 Hz)
• Conformidade ATEX: ver especificações acima
