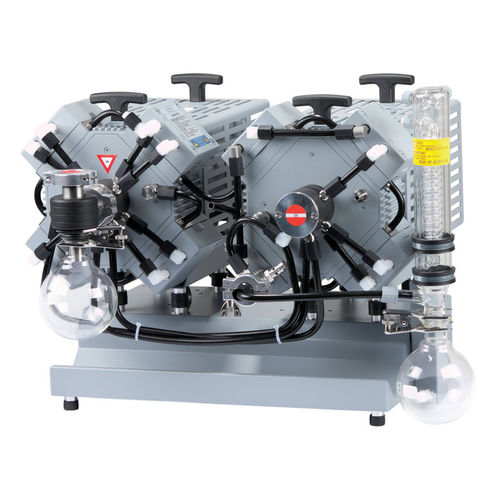

Bomba de vácuo para evaporadores rotativos MV 10C EX VARIO +AK+EK

de laboratóriode diafragmasem óleo

Visão geral

• Unidade de bomba de diafragma para aplicações químicas ATEX com separador de sucção (AK) e condensador de emissões (EK)
• VARIO®: controlo de vácuo sem histerese para tempos de processo reduzidos
• VARIO®: controlo de velocidade on‑demand — menor consumo, intervalos de manutenção alargados, funcionamento silencioso
• Controlador VACUU·SELECT opcional (com sensor ATEX) para processos precisos e totalmente automáticos
• São necessários dispositivos adicionais para operação (ex. sensor de vácuo ATEX, Connection Box 100) — disponíveis na VACUUBRAND

Descrição do produto
O MV 10C EX VARIO é uma unidade de bomba de diafragma sem óleo concebida para zonas ATEX. O vácuo é regulado de forma precisa através da velocidade do motor por um loop de corrente 4–20 mA. A função VARIO® permite que a bomba opere apenas à velocidade necessária ao processo. O controlador opcional VACUU·SELECT, em conjunto com o sensor ATEX e a Connection Box 100, possibilita evaporações totalmente automáticas: o controlo adaptativo deteta a pressão de ebulição e ajusta o vácuo continuamente em função da pressão de vapor. VACUU·SELECT e a Connection Box 100 devem ser instalados em área não perigosa.

Detalhes do produto

• Designação do modelo: MV 10C EX VARIO (configurado aqui com +AK +EK)
• N.º de artigo: 20696947
• Vácuo final: 2 mbar (1,5 torr)
• Vácuo com gas ballast: 10 mbar (7,5 torr)
• Capacidade máx. (50 Hz): 8,1 m3/h
• N.º de cabeças: 8
• N.º de estágios: 4
• Potência nominal: 0,5 kW

Especificações técnicas

• Controlo de velocidade: loop de corrente 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm); cabos de sinal e de alimentação 10 m, sem fichas
• Ligação de entrada: flange KF DN 25
• Ligação de saída: bocal DN 8–10 mm
• Ligação de refrigeração: 2 × bocal DN 6–8 mm
• Pressão máxima de saída (abs.): 1,1 bar
• Temperatura ambiente de operação: 10 °C a 40 °C
• Temperatura de armazenamento: -10 °C a 60 °C
• Classe de proteção: IP 54 (IEC 60529)
• Dimensões (C × L × A): 651 × 555 × 452 mm
• Peso: 63 kg
• Nível de pressão sonora (50 Hz): 42 dBA
• Conformidade ATEX: Câmara de bombagem (gases bombeados): II 2G Ex h IIC T3 Gb X; Ambiente com purga inerte: II 2G Ex h IIB T4 Gb X; Ambiente sem purga inerte: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb
• Itens fornecidos: unidade de bombagem montada com dois motores (cada um com cabo de controlo e de alimentação), separador de sucção (AK) e condensador de emissões (EK), manual. São necessários dispositivos adicionais para operação (ex. Connection Box 100, controlador).
