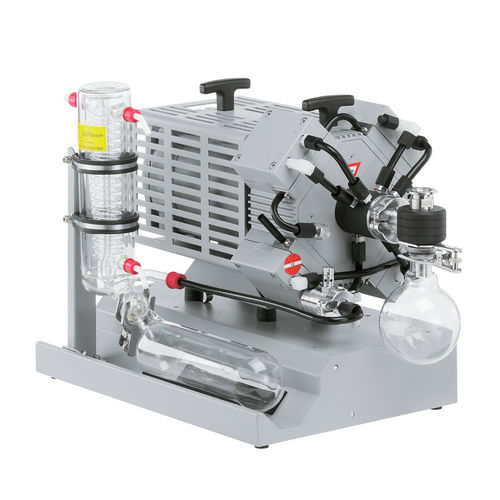

Bomba de vácuo para evaporadores rotativos MD 4C EX VARIO

de laboratóriode diafragmade múltiplos estágios

Visão geral

• Unidade de bomba VARIO® certificada ATEX para aplicações químicas, com separador de aspiração (AK) e condensador de emissões (EK) para tratamento de vapores de solventes em áreas perigosas
• Controlo VARIO® sem histerese para regulação do vácuo por velocidade do motor
• Controlador VACUU·SELECT opcional com sensor de vácuo ATEX e Connection Box 100 para processos de evaporação totalmente automáticos e adaptativos

Aplicações

• Processos químicos de laboratório e piloto, evaporação rotativa, destilação e recuperação de solventes em atmosferas potencialmente explosivas
• Integração em linhas de processo automatizadas que exigem controlo preciso do vácuo e comando remoto da velocidade

Principais características

• Modelo: MD 4C EX VARIO +AK+EK (n.º artigo 20696937)
• Vácuo final: 3 mbar (10 mbar com gas ballast)
• Vazão máx. (50 Hz): 3,7 m3/h
• Cabeças / estágios: 4 cabeças, 3 estágios
• Faixa VARIO®: 30 – 1500 min-1 (controlo via loop corrente 4–20 mA)
• Potência nominal: 0,25 kW • Grau de protecção: IP54 • Ruído: 42 dBA (50 Hz)
• Entrada: flange KF DN 25 • Saída: bocal DN 8–10 mm • Arrefecimento: 2 × bocal DN 6–8 mm
• Pressão de retorno máx. (abs.): 1,1 bar • Tensão nominal: 230 V, 50 Hz

Descrição do produto
O MD 4C EX VARIO +AK+EK é um sistema de vácuo químico ATEX compacto que permite controlo preciso do vácuo através da variação da velocidade do motor. A bomba VARIO® recebe um sinal de controlo externo e funciona apenas à velocidade necessária, reduzindo consumo e prolongando os intervalos de manutenção. Para evaporações totalmente automáticas, o controlador VACUU·SELECT opcional, em conjunto com o sensor de vácuo ATEX e a Connection Box 100, realiza um controlo adaptativo que detecta a pressão de ebulição e ajusta continuamente o vácuo sem necessidade de configuração manual. O controlador e a Connection Box são instalados em áreas não perigosas.

Dados técnicos (seleção)

• Vácuo final: 3 mbar / 2,3 torr • Com gas ballast: 10 mbar / 7,5 torr
• Vazão máx. (50 Hz): 3,7 m3/h
• Número de cabeças: 4 • Número de estágios: 3
• Faixa VARIO®: 30 – 1500 min-1 • Controlo: 4–20 mA (4 mA = 0 rpm, 20 mA = 1500 rpm)
• Dimensões (C×L×A): 600 × 365 × 420 mm • Peso: 36 kg
• Conformidade ATEX (resumo): consultar folha técnica conforme configuração

Conteúdo de fornecimento e observações

• Unidade de bombeamento montada com separador AK e condensador EK, manual incluído (art. 20696937)
• Cabos de sinal e de alimentação de 10 m sem fichas; controlo de velocidade via 4–20 mA
• Proteção contra choque / quebra de peças de vidro a cargo do cliente
• Para operação automática são necessários dispositivos adicionais: sensor de vácuo ATEX, Connection Box 100 e controlador VACUU·SELECT (vendidos separadamente)
