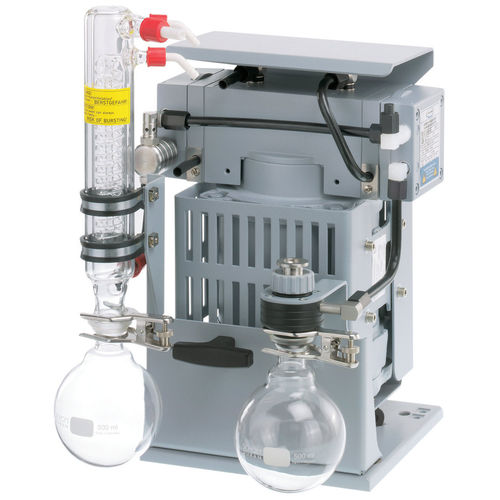

Bomba de vácuo para evaporadores rotativos MZ 2C EX

de laboratóriode diafragmade múltiplos estágios

Visão geral

• Excelente resistência química e elevada tolerância a vapores condensáveis
• Motor à prova de explosão com proteção integrada de sobrecarga auto-bloqueante e proteção contra sobretemperatura para alimentação direta 230 V / 50 Hz monofásica; não é necessário dispositivo adicional de proteção contra sobrecorrente
• Válvulas de alívio de segurança contra sobrepressão internamente e na saída
• Tecnologia de diafragma de segurança com opção de purga com gás inerte e deteção de rutura do diafragma
• Separador de aspiração AK e condensador de emissões EK para proteção da bomba e recuperação de solventes

Descrição do produto
Os sistemas de vácuo químicos ATEX são unidades prontas a usar, configuradas para aplicações com grandes quantidades de vapores condensáveis. Aplicações típicas incluem evaporadores rotativos e estufas de secagem em atmosferas potencialmente explosivas. O separador de aspiração (AK) retém partículas e gotas líquidas. O condensador de emissões na saída (EK) é compacto e altamente eficiente, permitindo recuperação de solventes próxima de 100%. Está incluída uma ligação separada de gas ballast para utilização com gás inerte.

Dados técnicos (valores chave)
Máx. capacidade de aspiração 50 Hz: 1.9 m3/h
Vácuo final: 12 mbar / 9 torr
Vácuo final com gas ballast: 18 mbar / 13.5 torr
Número de cabeças: 2
Número de estágios: 2
Temperatura ambiente operação: 10 °C a 40 °C
Temperatura de armazenamento: -10 °C a 60 °C
Máx. pressão de saída (abs.): 1.1 bar
Ligação de aspiração: flange pequena KF DN 16
Ligação de saída: bico para mangueira DN 8-10 mm
Ligação de refrigeração: 2 x bico DN 6-8 mm
Potência nominal do motor: 0.15 kW
Velocidade nominal (50/60 Hz): 1500 min-1
Classe de proteção IEC 60529: IP 52
Dimensões L x W x H: 357 x 308 x 470 mm
Peso: 27.5 kg
Ruído (nível de pressão sonora) a 50 Hz: 50 dBA
Conformidade ATEX: conforme especificado nas informações técnicas
Conteúdo da entrega: unidade de vácuo completa com separador AK e condensador EK, manual, cabo de 10 m sem ficha. Proteção contra choque/quebra para peças de vidro a cargo do utilizador.

Características / especificações técnicas

• Modelo: MZ 2C EX +AK+EK (sistema de vácuo químico de dois estágios)
• Número de artigo: 20696921
• Vácuo final: 12 mbar (18 mbar com gas ballast)
• Máx. aspiração (50 Hz): 1.9 m3/h
• Cabeças / estágios: 2 / 2
• Potência nominal: 0.15 kW
• Velocidade nominal: 1500 min-1 (50 Hz)
• Conexões: aspiração KF DN 16; saída bico DN 8-10 mm; refrigeração 2 x DN 6-8 mm
• Classe de proteção: IP 52
• Dimensões: 357 x 308 x 470 mm
• Peso: 27.5 kg
