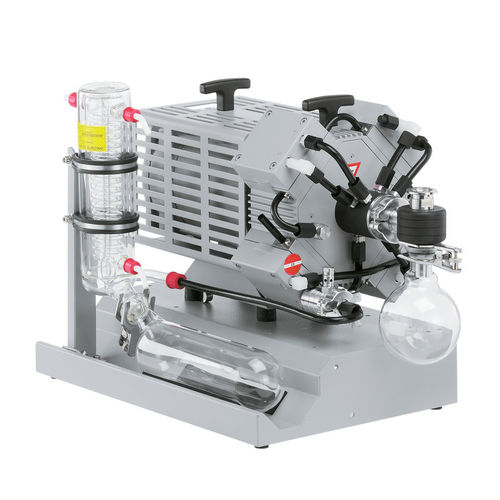

Sistema de vácuo para evaporadores rotativos MD 4C EX

de laboratóriode diafragmade múltiplos estágios

Visão geral

• excelente resistência química e elevada tolerância a vapores condensáveis
• motor à prova de explosão com proteção integrada contra sobrecarga auto-bloqueante e proteção por temperatura excessiva para alimentação direta 230 V / 50 Hz monofásica (não é necessário dispositivo adicional de proteção contra sobrecorrente)
• válvulas de segurança contra sobrepressão internamente e na saída
• tecnologia de diafragma de segurança com opção de purga com gás inerte e deteção de rutura do diafragma
• separador de entrada AK e condensador de emissões EK para proteção da bomba e recuperação de solventes

Funcionamento
Os sistemas de vácuo ATEX para aplicações químicas são fornecidos prontos a ligar e estão concebidos para aplicações com grandes quantidades de vapores condensáveis. Aplicações típicas incluem evaporadores rotativos e estufas de secagem a vácuo em atmosferas potencialmente explosivas. O separador de entrada (AK) retém partículas e gotas líquidas para proteger a bomba. O condensador de emissões (EK) na saída é compacto e altamente eficiente, permitindo recuperação de solventes próxima de 100%. Está incluída uma ligação separada de gas-ballast para utilização com gás inerte.

Dados técnicos (resumo)
Máx. caudal de bombeamento 50 Hz: 3,7 m3/h
Vácuo final: 3 mbar / 2,3 torr
Vácuo final com gas ballast: 10 mbar / 7,5 torr
Número de cabeças: 4
Número de estágios: 3
Temperatura ambiente mínima (operação): 10 °C
Temperatura ambiente máxima (operação): 40 °C
Temperatura mínima (armazenamento): -10 °C
Temperatura máxima (armazenamento): 60 °C
Pressão máxima de retorno (abs.): 1,1 bar
Ligação de entrada: flange KF DN 25
Ligação de saída: bico DN 8-10 mm
Ligação de refrigeração: 2 x bico DN 6-8 mm
Potência nominal do motor: 0,25 kW
Velocidade nominal 50/60 Hz: 1500 min-1
Classe de proteção IEC 60529: IP 54
Dimensões (C x L x A): 600 x 365 x 420 mm
Peso: 37,4 kg
Nível de ruído (50 Hz): 53 dBA
Conformidade ATEX: Câmara de bombeamento (gases bombeados): II 2G Ex h IIC T3 Gb X; Ambiente com purga de gás inerte: II 2G Ex h IIB T4 Gb X; Ambiente sem purga de gás inerte: II 3G Ex h IIB T4 Gc X; Motor: II 2G Ex db IIB T4 Gb

Características / especificações técnicas

• Modelo: MD 4C EX +AK+EK (sistema de vácuo químico com separador de entrada AK e condensador de emissões EK)
• Vácuo final (sem gas ballast): 3 mbar (2,3 torr)
• Vácuo final (com gas ballast): 10 mbar (7,5 torr)
• Máx. caudal de bombeamento (50 Hz): 3,7 m3/h
• Cabeças / estágios: 4 cabeças, 3 estágios
• Conexões: entrada KF DN 25; saída bico DN 8-10 mm; refrigeração 2x DN 6-8 mm
• Potência / velocidade nominal: 0,25 kW / 1500 min-1 (50 Hz)
• Classe de proteção: IP 54
• Intervalo de temperatura de funcionamento: 10 °C a 40 °C; armazenamento: -10 °C a 60 °C
• Pressão máxima de retorno (abs.): 1,1 bar
• Dimensões (C x L x A): 600 x 365 x 420 mm; Peso: 37,4 kg
• Nível de ruído: 53 dBA (50 Hz)
• Conteúdo da entrega: unidade de bombeamento totalmente montada com separador AK e condensador EK, manual, cabo 10 m sem ficha (proteção contra quebra das partes em vidro a cargo do cliente)
