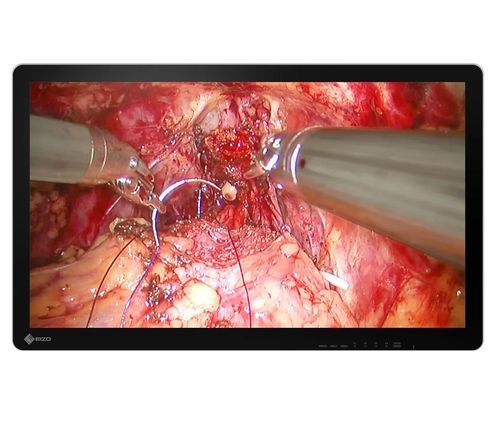

内視鏡用モニター EX3242-3D

手術室用外科用4K解像度

製品概要
この32インチ外科用3Dモニターは、内視鏡、顕微手術、その他高精度手技向けにステレオ4K UHD（3840 x 2160）の実物に近い画像を再現します。最大850 cd/m²の輝度、BT.2020エミュレーションによる広色域対応、HDR互換（PQおよびHLG）を備えます。

主な特長

• ステレオ4K UHD（3840 x 2160）表示の4K 3D手術用ディスプレイ、最大850 cd/m²で詳細な奥行き把握を支援。
• 色再現の正確性（BT.2020エミュレーション）により臨床での微細な色差識別をサポート。
• HDR対応（PQおよびHLG）により、HDR対応内視鏡カメラの暗部・明部の情報を保持。
• 光学接着（optical bonding）により反射低減、パネル内部の結露防止、機械剛性向上を実現。
• 全面フラットの保護ガラス（角丸）で洗浄・衛生管理が容易（前面保護等級 IP45、本体 IP32）。
• 保護ガラス硬度 >9H、optical bondingにより塵埃・湿気の侵入を抑制。
• 軽量の曇り止め3D偏光メガネ付属（電池不要、マスク着用対応のアンチフォグコーティング）。

3D・映像機能

• 複数の3D信号形式に対応：Side by Side、Line by Line、Top and Bottom、Simulcast（SIMUL）4KおよびFull HD（SIMUL Level-B）。
• 3Dモードの回転および180°ミラー表示でカメラ位置や術者／アシスタントの視線に合わせて画像方向を調整可能。
• パララックス調整で水平の3D深度を微調整し、自然な奥行き感を実現。
• 同時表示機能：Picture-by-Picture（PbyP）およびPicture-in-Picture（PinP）。各ペインは独立した表示モード（ガンマ1.8–2.6またはDICOM®プリセットモード）を選択可能。

接続性・信号処理
医療用途向けの高帯域入力/出力を装備：BNC（12G-SDI）×2、DisplayPort（HDCP 1.3）、HDMI（HDCP 1.4）、DVI-D（HDCP 1.4）。12G-SDI接続時には約30 mまでの長距離で安定した4K伝送が可能です。出力端子（DisplayPort、BNC 12G-SDI、DVI-D）はパススルーや下流のモニター接続に対応しマルチモニター構成が可能です。
Auto Input Detectionは選択中の映像信号が途切れた場合に自動で他の接続入力へ切替え、手術中のフェイルセーフを提供します。HDMIコネクタはケーブル固定用のロック機構を備えます。

デザイン・手術室適合性
全面フラットガラスと角丸設計により手術室での清掃・消毒が容易です。着脱式ケーブルカバーで配線を整頓し、安全性と衛生性を向上させます。VESA取付（100x100、200x200）により柔軟な設置が可能です。

付属品（国によって異なる場合があります）

• AC電源ケーブルとACアダプタ
• 曇り止め3D偏光メガネ x3
• VESAアダプタ用ビス x8
• ケーブルカバー
• ユーティリティディスク（PDFインストールマニュアル）および使用説明書

認証・規格
CE / UKCA（医療機器）、ANSI/AAMI ES60601-1、CAN/CSA-C22.2 No. 60601-1、IEC/EN60601-1、VCCI-A、FCC-A、CAN ICES-3(A)、RCM、RoHS、China RoHS、WEEE、CCC、EAC、BIS。FDA分類：Class I。

技術仕様

• Model: EX3242-3D
• Model Variations: EX3242-3D-WT: without stand
• 筐体色：ホワイト
• パネルタイプ：保護ガラスと光学接着を施したIPS
• バックライト：LED
• サイズ：81.3 cm / 32"
• ネイティブ解像度：3840 x 2160（16:9）
• 表示可能画面サイズ（H x V）：708 x 399 mm
• ピクセルピッチ（H x V）：0.185 x 0.185 mm
• 表示色数：10ビット（SDI / DisplayPort / HDMI）最大約10.7億色；8ビット：1677万色
• 視野角（H / V、typ.）：178° / 178°
• 輝度（typ.）：850 cd/m²
• コントラスト比（typ.）：1500:1
• 応答速度（typ.）：20 ms（黒→白→黒）
• 色域（typ.）：BT.2020エミュレーション
• 入力端子：DisplayPort（HDCP 1.3）、HDMI（HDCP 1.4）、BNC（12G-SDI）×2、DVI-D（HDCP 1.4）
• 出力端子：DisplayPort、BNC（12G-SDI）、DVI-D
• デジタル走査周波数（H / V）：18 - 136 kHz / 23 - 71 Hz
• 3D信号形式：4K：Side by Side、Line by Line、Top and Bottom、SIMUL；Full HD：Side by Side、Line by Line、Top and Bottom、SIMUL（Level-B）
• 電源要件：AC 100 - 240 V、50 / 60 Hz
• 最大消費電力：205 W（最大）
• 電源出力：DC 5V、2A
• 同時表示：Picture-by-Picture（2 PbyP）、Picture-in-Picture（PinP）
• OSD言語：English, German, French, Spanish, Italian, Swedish, Japanese, Simplified Chinese, Traditional Chinese, Russian, Portuguese
• 通信コネクタ：RS-232C
• その他の機能：180°回転、ミラー表示；パララックス調整
• 保護等級：IP45（前面）、IP32（背面）
• 本体重量（正味）：13.6 kg
• 取付穴間隔（VESA）：200 x 200 mm、M6、深さ7-12 mm；100 x 100 mm、M4、深さ7-11 mm
