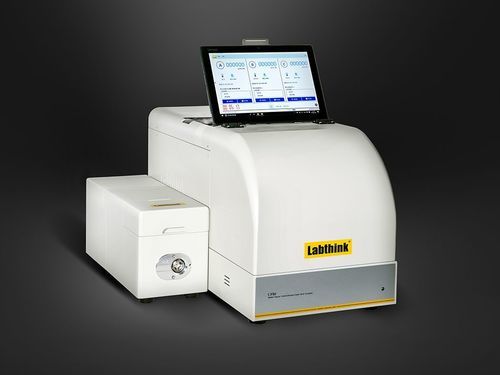

湿度試験機 C390H

制御温度水蒸気通気性

C390H は、赤外線センサー法に基づく研究室用の水蒸気透過率（WVTR）測定システムであり、フィルム、シート、包装材および関連材料の防湿特性を高精度で評価するために設計されています。

概要

• 赤外線センサー法：ISO 15106-2 および ASTM F1249 に準拠。
• 特許取得の3セル統合試験ブロックにより、同一条件で3試料の同時または独立試験が可能。
• 温度・湿度・搬送ガス流量の自動制御により、安定した再現性の高い結果を実現。

高精度

• 高感度・高安定性の次世代赤外線センサーにより、校正頻度を低減。
• セル間の測定均一性を高める最適化された流体力学・熱力学設計の3セルブロック。
• 各セルに独立した温度・湿度センサーを搭載し、環境パラメータを精密に自動制御。

効率性・生産性

• 最大3試料の同時試験でスループットを向上させ、並列試験に対応。
• 自動試験モードと環境制御により、オペレータの介入や手動監視を削減。

操作・データ管理

• 12インチタッチスクリーン（Windows 11）による試験設定とモニタリング。
• オプションの DataShieldTM による集中・安全なデータ管理、複数フォーマットでのエクスポート、LAN/Wi‑Fi 対応。

試験原理

• 試料は乾燥側と湿潤側に分かれたセルに装着される。乾燥側は乾燥窒素で掃引され、試料を通過した水蒸気は搬送ガスにより赤外線センサーへ運ばれる。センサー信号を解析して WVTR を算出する。包装された試料では、包装内部に乾燥窒素が流れ、外部は制御湿度の環境に保持される。

規格

• ISO 15106-2
• ASTM F1249
• GB/T 26253
• JIS K7129
• YBB 00092003-2015

用途

• フィルム：プラスチックフィルム、紙-プラスチックラミネート、共押出しフィルム、金属蒸着フィルム、アルミニウム複合フィルム、繊維強化複合材等。
• シート：PP、PVC、PVDC、金属箔、ゴムパッド、シリコンウェハ等。
• 包装：プラスチック容器、パウチ、コート紙箱、真空バッグ、金属缶、化粧品用チューブ、食品包装等。
• 拡張用途：キャップ類、太陽電池バックシート、化粧品用プラスチックチューブ、ブリスター、プラスチック燃料タンク、バッテリーハウジング等。

仕様 / 技術データ

• モデル：C390H
• 標準測定範囲（g/(m²·日)）：0.005 ~ 40
• 拡張測定範囲（g/(m²·日)）：0.005 ~ 100（オプション）
• 代替単位（g/(100in²·日)）：0.0003 ~ 2.6
• 包装測定範囲（g/(pkg·日)）：0.000025 ~ 0.2
• 分解能：0.0001 g/(m²·日)
• 再現性：0.005 g/(m²·日) または 2 %（大きい方）
• 試験温度：10 ~ 55 °C ±0.2 °C
• 試験湿度：RH 5 % ~ 90 % ±1 %（100 % 可能）
• 試験セル数：3
• 試料寸法：108 mm × 108 mm
• 試料厚さ：≤ 3 mm
• 標準試験面積：50 cm²
• 搬送ガス：高純度窒素 99.999 %（供給なし）
• 必要ガス圧力：≥ 0.28 MPa（40.6 psi）
• ポートサイズ：1/8" 金属チューブ
• オプション機能：包装試験（最大 3 L）、DataShieldTM、GMP 準拠コンピュータシステム、CFR21 Part11 対応（オプション）
