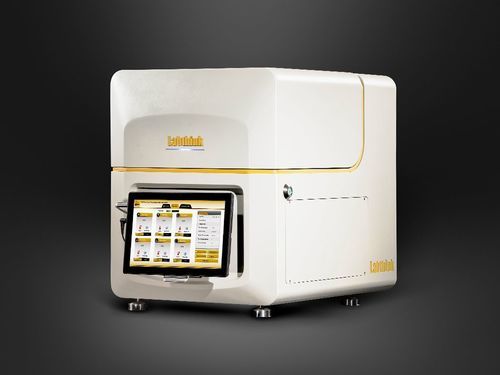

湿度試験機 C306H

水蒸気通気性実験用自動

C306Hは赤外線センサー方式に基づく水蒸気透過率（WVTR）試験システムで、ASTM F1249およびISO 15106-2に準拠して設計されています。中〜高バリア材料のフィルム、シート、包装材料のWVTRを広い測定範囲で自動かつ高効率に測定します。

特徴

• 赤外線センサー：Labthink特許の赤外線センサーにより拡張された測定範囲を実現。非消耗で長寿命。オーバーレンジ警告と自動保護を内蔵。
• 高精度データ：ドーム型試験室と360°気流循環の恒温技術により温度安定性を向上。各セルに高精度湿度センサーを搭載しリアルタイムで監視。流量、温度、相対湿度を自動制御。
• 高効率：標準50 cm²面積の独立6セルにより同一条件で6試料を同時試験可能。自動サンプルクランプにより一定の締付力と気密性を確保。
• インテリジェント制御：12インチタッチスクリーンタブレット（Windows 11）によりワンクリック自動試験モード（温度・湿度入力で開始）。チャンバーフードは自動開閉し音・光で通知。
• 安全性と信頼性：産業用PCを内蔵しシステムの安全性とデータ保存を確保。複数のインテリジェントセンサーが操作安全を監視。信頼性の高いメーカー部品を採用。
• 省スペース：従来の6セル機の幅の約1/3でラボスペースを節約。
• 高機能：プロフェッショナルモードで柔軟な制御が可能。WVTR曲線、透過係数、温度・湿度曲線などを出力。超広範囲の試験レンジと拡張温度オプションを用意。

試験原理
調整済みの試料を試験セルに固定し、高湿側に制御された相対湿度の窒素、低湿側に乾燥窒素を流します。試料を透過した水蒸気は乾燥窒素により赤外線センサーへ運ばれ、センサーが信号を変換して水蒸気濃度を算出し、WVTRを計算します。

規格

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

適用分野

• フィルム：各種プラスチックフィルム、紙・プラスチック複合フィルム、共押出フィルム、アルミ蒸着フィルム、アルミ箔、アルミ複合フィルムなどのWVTR試験。
• シート：PP、PVC、PVDCシート、金属箔、ゴムパッド、シリコンウェーハ等のシート材料のWVTR試験。

仕様 / 技術データ

• Model: C306H
• 試験範囲（標準面積50 cm²）: 0.02 – 40 g/(m²·day)
• オプションMASK面積: 5 cm²: 0.2 – 400 g/(m²·day); 1 cm²: 1 – 2000 g/(m²·day)
• 解像度: 0.0001 g/(m²·day)
• 再現性: 0.02 g/(m²·day) または 2%、大きい方を採用
• 試験温度: 15 – 50 °C（標準）、5 – 60 °C（オプション）
• 温度変動: ±0.15 °C
• 試験湿度（標準温度範囲内）: 5 – 90% RH ±2%（最大100%可）
• 試験セル数: 6セル（独立）
• サンプル寸法: 4.6” x 4.6” (11.7 cm × 11.7 cm)
• サンプル厚さ: ≤ 120 mil (約3 mm)
• 標準試験面積: 50 cm²
• キャリアガス: 99.999% 高純度窒素（供給外）
• キャリアガス圧力: ≥ 40.6 PSI / 280 kPa（機器ガスポート: Φ6 mm PUチューブ; ガス供給は顧客手配）
• ポートサイズ: 1/8” 金属チューブ
• 機器寸法: 23.6” H x 19.2” W x 25.9” D (60 cm × 49 cm × 66 cm)
• 電源: 120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz
• 本体質量: 220 lbs (約100 kg)
• 標準構成: 本体、タブレット、サンプラー、真空グリース、Φ6 mm PUチューブ
• オプション / 機能: エアーコンプレッサー、DataShield™（オプション）、GMPコンピュータ要件（オプション）、CFR21 Part11（オプション）
