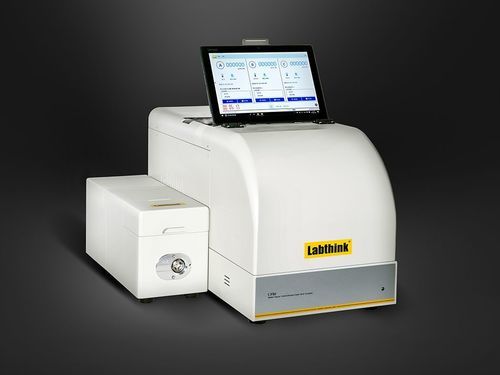

制御試験機 C390H

水蒸気水蒸気通気性校正

水蒸気透過率（WVTR）試験システム C390Hは、赤外線センサー方式を採用した自動試験装置で、ISO 15106-2およびASTM F1249に準拠して中～高バリア材料のWVTRを測定するために設計されています。試料3点の同時試験が可能で、温度・湿度・担体ガス流量を高精度に制御し、食品、医薬、医療、電子、産業用途のフィルム・シート・パッケージの評価に適します。

主な機能と設計

• 専用赤外線水蒸気センサーにより高感度・高安定性を実現し、レンジ別の頻繁な校正を低減。
• 特許取得の3セル統合試験ブロックは流体力学・熱力学的に最適化され、セル間の測定均一性を向上。
• 各試験セルに独立した監視センサーを備え、温度・湿度・流量を自動制御。
• 同一条件での3サンプル並列試験により処理量を向上。
• 12インチタッチスクリーン（Windows 11）とオプションのDataShield™による自動データ管理・エクスポートをサポート。

試験原理
試料は乾燥室と湿度制御室に分かれた拡散セルにセットされる。乾燥側は高純度乾燥窒素で掃引され、試料を透過した水蒸気は担体ガスにより赤外線センサーへ運ばれ電気信号へ変換されることでWVTRが算出される。パッケージ全体の試験では、パッケージ内へ窒素を流入させ、外部を高湿状態に維持する。

試験基準

• ISO 15106-2
• ASTM F1249
• GB/T 26253
• JIS K7129
• YBB 00092003-2015

適用分野

• 基本適用
  • フィルム：プラスチックフィルム、紙-プラスチック複合フィルム、共押出しフィルム、金属化フィルム、アルミ箔 等。
  • シート類：PP、PVC、PVDC、金属箔、ゴムパッド、シリコンウェハ 等。
  • パッケージ：プラスチックボトル、パウチ、コーティング紙箱、真空袋、金属缶、化粧品容器、軟質チューブ、カップ 等。
• 拡張適用
  • ボトル／カートン／パウチ用閉栓システムの評価。
  • 太陽電池モジュール用バックシート。
  • 化粧品用チューブ等のプラスチックチューブ、ブリスターパック（パッケージ全体のWVTR）、プラスチック燃料タンク、バッテリープラスチックセル 等。

仕様 / 技術仕様

• モデル: C390H
• 試験チャンバー: 3 チャンバー（3セル統合ブロック）
• サンプルサイズ: 108 mm × 108 mm
• サンプル厚さ: ≤ 3 mm
• 標準試験面積: 50 cm²
• 標準試験範囲 (g/(m²·day)): 0.005 ～ 40
• 設定試験範囲 (オプション) (g/(m²·day)): 0.005 ～ 100
• パッケージ試験範囲 (オプション): 0.000025 ～ 0.2 g/(pkg·day)、最大容積 3 L
• 解像度: 0.0001 g/(m²·day)
• 再現性: 0.005 g/(m²·day) または 2%
• 試験温度: 10 ～ 55 °C ±0.2 °C
• 試験湿度: RH 5% ～ 90% ±1% および 100%
• キャリアガス: 高純度窒素 99.999%（供給外）；圧力 ≥ 0.28 MPa / 40.6 psi；ポート 1/8" 金属チューブ
• オプション: パッケージ試験（最大3 L）、DataShield™、GMP準拠コンピュータシステム、CFR21 Part11対応（いずれもオプション）
