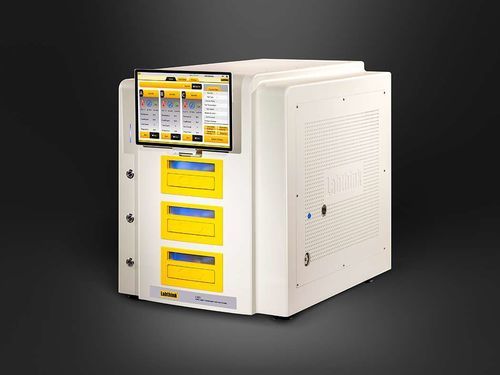

湿度試験機 C303H

制御温度水蒸気通気性

概要

C303Hは、フィルム、プラスチック、シート材料の正確で再現性の高い水蒸気透過率（WVTR）測定を行う研究室用試験システムです。特許取得の赤外線水分センサーを採用し、ASTM F1249、ISO 15106-2、JIS K7129等の標準に準拠します。

主な機能

• 赤外線水分センサー：特許の非消耗型センサーにより低検出限界、オーバーリミット警報および自動保護を実現。
• 高精度データ：360°エア循環定温技術、温湿度の高精度センサー、流量・温度・相対湿度の自動制御により、0.005 g/(m²·day)までの再現性を達成。
• 独立3室：標準50 cm²の独立試験室を3基搭載し、同条件で3試料の並列試験と個別データ記録、サンプルの自動クランプで一貫したシール性を確保。
• インテリジェント制御：12インチWindowsタッチパネルから制御、試験温度と湿度入力後ワンクリックで自動開始、引き出し式チャンバーの自動出入機能と音光警報。
• 安全性と信頼性：組込型産業用PC、光学/インテリジェントセンサーと音光アラームを搭載し、安定した長期運用を実現。
• 高度な機能：プロ用試験モード、WVTRや関連パラメータの自動曲線生成、拡張レンジやオプションソフト/準拠機能を選択可能。

試験原理

• 前処理した試料を高湿側と低湿側の間に挟んで固定する。高湿側には加湿した窒素、低湿側には乾燥窒素が流れる。水蒸気が試料を透過して低湿側へ移動し、乾燥窒素が運ばれた水蒸気を赤外線センサーへ導く。センサー信号を解析してWVTR値に変換する。

参照規格

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

試験用途

• フィルム：プラスチックフィルム、紙‑プラスチック複合フィルム、共押出しフィルム、金属蒸着フィルム、複合多層フィルムなどのWVTR試験—食品、医薬品、電子部品向けバリア評価に適合。
• シート：PP、PVC、PVDC、金属箔、ゴムシート、シリコーンシートなどのWVTR試験—メーカーやQCラボの精密な透過データ取得に適用。

技術仕様

• 試験範囲（標準面積50 cm²）：0.005–40 g/(m²·day) 標準；オプション 0.005–100 g/(m²·day)。
• マスク面積（オプション）：5 cm²：0.05–400 g/(m²·day)；1 cm²：0.25–2000 g/(m²·day)。
• 分解能：0.0001 g/(m²·day)。
• 再現性：0.005 g/(m²·day) または 2% の大きい方。
• 温度範囲：15–50 °C（標準）；5–60 °C（カスタム）。
• 温度変動：±0.05 °C。
• 湿度範囲：5–90% RH ±1%（標準温度範囲内）。
• 試験室：独立3室；各室標準試験面積50 cm²。
• 試料サイズ：11.2 cm × 11.2 cm（4.4” × 4.4”）。
• 最大試料厚さ：≤ 3 mm（120 mil）。
• 搬送ガス：窒素 99.999% 高純度（ユーザー供給）。
• 空気供給圧：≥ 280 kPa（40.6 PSI）；機械入口は仕様により ≥ 550 kPa（79.7 PSI）、入口 Φ6 mm ポリウレタン。
• インターフェースサイズ：1/8" 金属管。
• 寸法：60 cm × 50 cm × 70 cm（H×W×D）。
• 電源：120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz。
• 正味重量：100 kg（220 lbs）。
• 標準構成：本体、タブレットコンピュータ、サンプラー、真空グリース、Ø6 mm ポリウレタンチューブ。
• オプション：エアコンプレッサー；CFR21 Part 11 / GMP コンピュータシステム；DataShield™ データ管理（オプション）。
