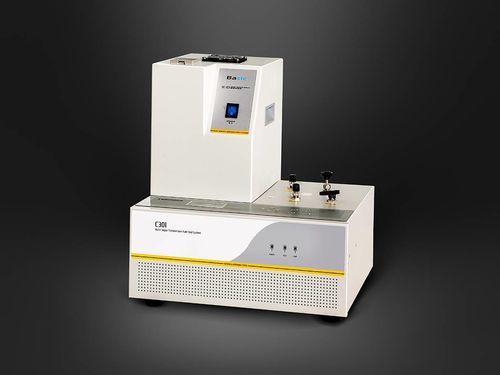

湿度試験機 C301B

水蒸気ガス流量医療機器用

C301B 水蒸気透過率試験システムは、赤外線センサーを搭載した装置であり、ASTM F1249 および ISO 15106-2 に準拠して、高～中程度の湿気バリア特性を持つバリア材料の水蒸気透過率（WVTR）を測定するために設計されています。食品、医薬品、医療機器、消費財、太陽光発電および電子産業で使用されるプラスチックフィルム、シート、紙、パッケージおよび関連包装材料のWVTR測定に適用されます。

製品特長

• Labthink特許の赤外線センサーを搭載し、ASTM F1249に準拠。消耗品ではないタイプで長寿命。
• 異なる条件での試験を可能にする温度制御に対応。
• シール性能を向上させた高品質ステンレス製試験セルを内蔵。
• 信頼性の高いシール性能と故障率低減のための輸入手動遮断弁および流量調整器。
• 産業用コンピュータ風の外観設計：コンパクトで冷却効率が高い。
• 迅速な校正のための基準フィルムを付属。
• 単一チップマイコン制御を採用し、独立稼働可能。
• 試験報告はEXCELやPDFなどの一般形式で出力可能。
• 試験データの自動印字に対応するマイクロプリンター（オプション）をサポート。
• 曲線解析、データ保存、報告書印字のためのPCソフト接続用RS232インターフェースを装備（オプション）。

試験原理
事前調整された試料を試験セルに挟持し、安定した相対湿度の窒素が試料の一側を流れ、反対側には乾燥窒素が流れます。湿度勾配により、水蒸気が高湿側から低湿側へ試料を透過し、乾燥窒素の流れによって赤外線センサーへ運ばれます。赤外線センサーは水蒸気によって生成される電気信号を解析し、水蒸気濃度と水蒸気透過率を算出します。

規格

• ASTM F1249
• ISO 15106-2
• GB/T 26253
• JIS K7129
• YBB00092003-2015

用途

• フィルム
  各種プラスチックフィルム、紙-プラスチック複合フィルム、共押出しフィルム、アルミナイズドフィルム、アルミ箔、アルミ箔複合フィルム、ガラス繊維アルミ箔複合フィルム等のWVTR試験。
• シート
  PP、PVC、PVDCシート、金属箔、ゴムパッド、シリコンウェハ等のシート材料のWVTR試験。

仕様 / 技術仕様

• 表1 — 試験パラメータ（C301B）
  • 試験範囲 (g/(m²·day), 標準面積 50 cm²): 0.1–40
  • 分解能 (g/(m²·day)): 0.1
  • 試験温度 (°C): 15–50
  • 温度分解能 (°C): 0.1
  • 温度変動 (°C): ±0.5
  • 試験湿度 (%RH): 4%RH–100%RH ±2%（飽和塩溶液）
  • 拡張機能: GMPコンピュータシステム要件（オプション）
• 表2 — 技術仕様
  • 試験セル: 1セル
  • 試料サイズ: 3.8” × 3.8” (9.7 cm × 9.7 cm)
  • 試料厚さ: ≤ 120 mil (3 mm)
  • 標準試験面積: 50 cm²
  • 試験ガス: 高純度窒素 99.999%（供給外）
  • ガス圧力: 7.2 PSI / 50 kPa
  • ポートサイズ: 1/8” 金属管
  • 装置寸法: 12.9” H × 16.9” W × 15.7” D (33 cm × 43 cm × 40 cm)
  • 電源: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz（いずれか）
  • 正味重量: 50 lbs (23 kg)
• 表3 — 製品構成
  • 標準構成: 本体、TC03 温度制御装置、多孔質セラミックプレート、サンプラー、真空グリース。
  • オプション部品: 専用ソフトウェア、GMPコンピュータシステム要件、マイクロプリンター。
