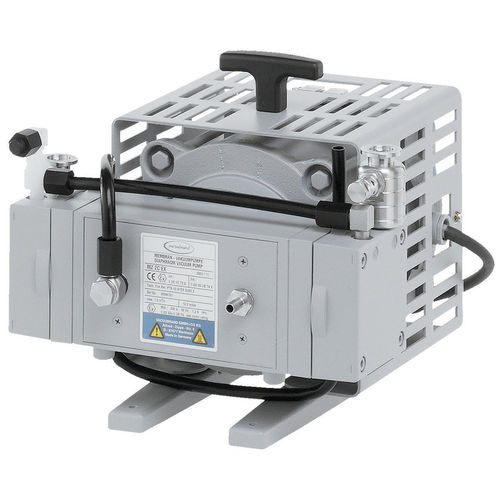

回転蒸発器用真空ポンプ MZ 2C EX

実験用膜ダブルダイアフラム

概要

• 薬液に耐性のある湿潤部品および蒸気耐性
• 230 V / 50 Hz 単相直結用の自己ロック式過負荷・過熱保護を備えた防爆モーター
• 吸入口および吐出口の過圧安全逃がし弁
• 惰性ガスブローのオプションと膜破損検知が可能な安全膜技術

説明
ATEX対応の化学用隔膜ポンプ MZ 2C EX は、ロータリーエバポレーターや真空乾燥炉など、爆発性雰囲気が想定される用途向けの無油化学ポンピングを提供します。ATEX承認はポンプ内部（被搬送ガスと接触する部分）および設置周囲の環境を含みます。湿潤部品は化学的に耐性があり、主に帯電防止素材で構成されています。惰性ガス使用のための独立したガスバラスト接続が付属します。付属品：ポンプ組立品、取扱説明書、10 m ケーブル（プラグなし）。

技術データとグラフ
最大吐出量 50 Hz: 1.9 m3/h
到達真空度: 12 mbar / 9 torr
ガスバラスト使用時到達真空度: 18 mbar / 13.5 torr
ポンプヘッド数: 2
段数: 2
動作周囲温度: 10 °C ～ 40 °C
保管周囲温度: -10 °C ～ 60 °C
最大逆圧（絶対）: 1.1 bar
吸入口接続: 小フランジ KF DN 16
吐出口接続: 小フランジ KF DN 16
定格モーター出力: 0.15 kW
定格回転数 50/60 Hz: 1500 min-1
保護等級 IEC 60529: IP 54
寸法（L x W x H）: 337 x 287 x 251 mm
重量: 21.6 kg
騒音（音圧レベル）50 Hz: 50 dBA
ATEX適合: ポンプ室（被搬送ガス）: II 2G Ex h IIC T3 Gb X；惰性ガスブロー環境: II 2G Ex h IIB T4 Gb X；惰性ガスブローなし環境: II 3G Ex h IIB T4 Gc X；モーター: II 2G Ex db IIB T4 Gb
NRTL 認証: なし
定格電圧: 230 V
電源周波数: 50 Hz

特性 / 技術仕様

• 型式: MZ 2C EX
• タイプ: 化学用隔膜ポンプ、ATEX 対応
• 到達真空度（ガスバラストなし）: 12 mbar (9 torr)
• 到達真空度（ガスバラストあり）: 18 mbar (13.5 torr)
• 吐出量 (50 Hz): 1.9 m3/h
• ヘッド / 段数: 2 ヘッド / 2 段
• 定格モーター出力: 0.15 kW；定格回転数 1500 min-1 (50 Hz)
• 保護等級: IP 54
• 接続: 吸入口 / 吐出口 小フランジ KF DN 16
• 最大逆圧: 1.1 bar (abs.)
• 定格電圧: 230 V；周波数: 50 Hz
• 周囲温度（動作）: 10 °C ～ 40 °C；（保管）: -10 °C ～ 60 °C
• 寸法 (L x W x H): 337 x 287 x 251 mm
• 重量: 21.6 kg
• 騒音レベル: 50 dBA (50 Hz)
• 付属品: ポンプ完全組立品、取扱説明書、10 m ケーブル（プラグなし）
