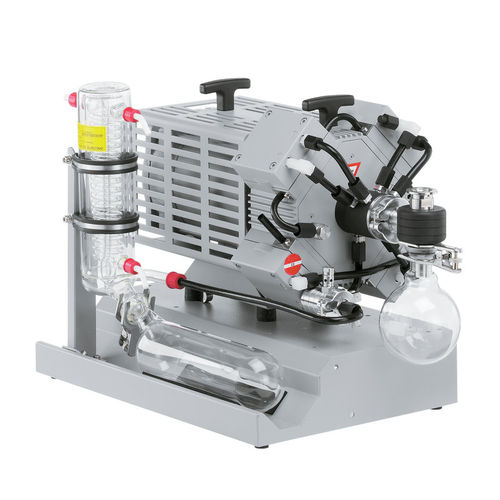

回転蒸発器用真空ポンプ MD 4C EX VARIO

実験用膜多段

概要

• 進入側分離器（AK）および排気側凝縮器（EK）を備えたATEX適合のVARIO®化学用隔膜ポンプユニット。溶媒蒸気を含む危険区域での使用に適合。
• ヒステリシスのないVARIO®回転数制御により、要求に応じた精密な真空制御が可能
• オプションのVACUU·SELECT真空コントローラ（ATEX真空センサ、Connection Box 100と併用）で適応制御による全自動蒸発が可能

用途

• 研究室やパイロット設備での化学プロセス、回転蒸発、蒸留、溶媒回収など、爆発危険性のある雰囲気下での用途
• 精密な真空制御とリモートでの回転数指令を必要とする自動化プロセスラインへの組込み

主な特長

• 型式: MD 4C EX VARIO +AK+EK（品番 20696937）
• 到達真空度: 3 mbar（ガスバラスト使用時 10 mbar）
• 最大排気速度 (50 Hz): 3.7 m3/h
• ヘッド/ステージ: 4ヘッド、3ステージ
• VARIO® 回転数範囲: 30 – 1500 min-1（4–20 mA 電流ループによる制御）
• 定格出力: 0.25 kW • 保護等級: IP54 • 騒音: 42 dBA（50 Hz）
• 吸入口: KF DN 25 小フランジ • 排気口: ホースノズル DN 8–10 mm • 冷却: 2 × ホースノズル DN 6–8 mm
• 最大逆圧 (abs.): 1.1 bar • 定格電圧: 230 V, 50 Hz

製品説明
MD 4C EX VARIO +AK+EK は、モータ回転数の制御により精密な真空制御を可能にするコンパクトなATEX適合の化学用真空システムです。VARIO®ポンプは外部制御信号を受け取り、必要な速度でのみ運転するため消費電力を抑え、メンテナンス間隔を延長します。オプションのVACUU·SELECT真空コントローラ（ATEX真空センサおよびConnection Box 100と併用）により、沸点圧を検知して真空を最適に連続調整する適応制御が可能となり、手動でのパラメータ入力は不要です。コントローラとConnection Boxは非危険区域に設置します。

技術データ（抜粋）

• 到達真空度: 3 mbar / 2.3 torr • ガスバラスト時: 10 mbar / 7.5 torr
• 最大排気速度 (50 Hz): 3.7 m3/h
• ヘッド数: 4 • ステージ数: 3
• VARIO® 回転数範囲: 30 – 1500 min-1 • 制御: 4–20 mA（4 mA = 0 rpm、20 mA = 1500 rpm）
• 寸法 (L×W×H): 600 × 365 × 420 mm • 重量: 36 kg
• ATEX 適合（概要）: 構成により抽気室・モータの認証が異なります。技術仕様を参照してください。

付属品・注意事項

• 吸気分離器AKおよび排気凝縮器EKを組み込んだ完全組立のポンプユニット、取扱説明書付（品番 20696937）
• 制御信号・電源ケーブル各10 m（プラグ無し）；回転数制御は 4–20 mA で行います
• ガラス部品の破損防止保護はユーザー手配
• 自動運転には別途、ATEX真空センサ、Connection Box 100、VACUU·SELECTコントローラ等が必要（別売）
