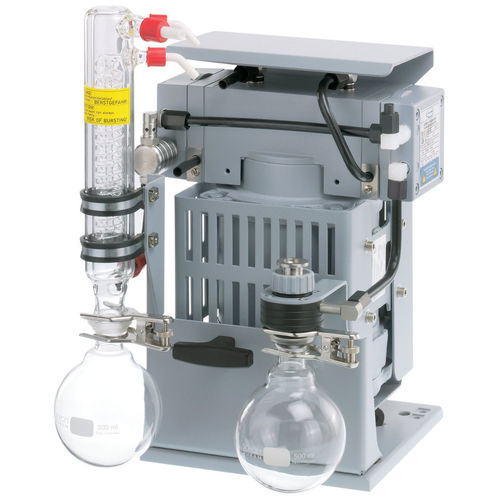

回転蒸発器用真空ポンプ MZ 2C EX

実験用膜多段

概要

• 卓越した化学耐性と高い蒸気耐性
• 230 V / 50 Hz 単相直結用の防爆型モーター。統合された自己保持式過電流および過熱保護を備え、追加の過電流保護は不要
• 吸気側および排気側の過圧安全逃がし弁
• 惰性ガスパージと膜破損検出が可能な安全膜技術
• ポンプ保護と溶媒回収のための吸気側セパレータ（AK）および排気側エミッションコンデンサ（EK）

製品説明
ATEX対応の化学用真空システムは、凝縮性蒸気が多く発生する用途向けに最適化された付属品を備え、据え付け後すぐに使用できるユニットです。典型的な用途は回転蒸発器や乾燥炉など、爆発性雰囲気が想定される環境での使用です。吸気側のセパレータ（AK）は微粒子や液滴を保持します。排気側のエミッションコンデンサ（EK）は高効率でコンパクト、ほぼ100%に近い溶媒回収を可能にします。惰性ガス使用時のためのガスバラスト用接続部が付属します。

主要データ（要点）
最大排気速度 50 Hz: 1.9 m3/h
到達真空度: 12 mbar / 9 torr
ガスバラスト使用時到達真空度: 18 mbar / 13.5 torr
ポンプヘッド数: 2
段数: 2
動作周囲温度: 10 °C〜40 °C
保管温度: -10 °C〜60 °C
最大排気側圧力（絶対）: 1.1 bar
吸気接続: 小型フランジ KF DN 16
排気接続: ホースノズル DN 8-10 mm
冷却水接続: 2 x ホースノズル DN 6-8 mm
定格モーター出力: 0.15 kW
定格回転数（50/60 Hz）: 1500 min-1
保護等級 IEC 60529: IP 52
寸法 (L x W x H): 357 x 308 x 470 mm
重量: 27.5 kg
騒音（音圧レベル）50 Hz: 50 dBA
ATEX適合表示: 抽気室（被排気ガス）: II 2G Ex h IIC T3 Gb X; 惰性ガスパージ時環境: II 2G Ex h IIB T4 Gb X; 惰性ガスパージなし環境: II 3G Ex h IIB T4 Gc X; モーター: II 2G Ex db IIB T4 Gb
付属品: セパレータ（AK）およびエミッションコンデンサ（EK）を組み込んだ完全なポンプユニット、取扱説明書、10 m ケーブル（プラグなし）。ガラス部品の破損防止用保護は使用者側でご用意ください。

特性 / 技術仕様

• 型式: MZ 2C EX +AK+EK（ATEX 化学用二段式真空システム）
• 品番: 20696921
• 到達真空度: 12 mbar（ガスバラスト使用時 18 mbar）
• 最大排気速度 (50 Hz): 1.9 m3/h
• ヘッド / 段数: 2 / 2
• 定格出力: 0.15 kW
• 定格回転数: 1500 min-1（50 Hz）
• 接続: 吸気 KF DN 16、排気ホースノズル DN 8-10 mm、冷却 2 x DN 6-8 mm
• 保護等級: IP 52
• 寸法: 357 x 308 x 470 mm
• 重量: 27.5 kg
• 騒音: 50 dBA（50 Hz）
