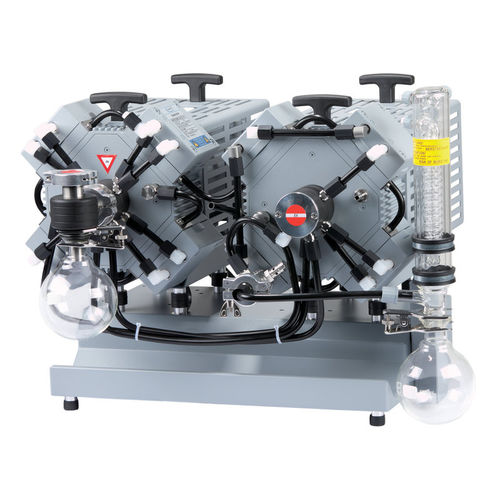

回転蒸発器用真空ポンプ MV 10C EX VARIO +AK+EK

実験用膜オイルフリー

概要

• 吸気側セパレータ（AK）および排気コンデンサー（EK）を備えたATEX対応の化学用隔膜ポンプユニット
• VARIO®：ヒステリシスのない真空制御によりプロセス時間を短縮
• VARIO®：需要に応じた回転数制御により消費電力を低減、メンテナンス間隔を延長、低騒音運転
• オプションのVACUU·SELECT真空コントローラ（ATEXセンサ対応）で精密かつ完全自動のプロセス制御が可能
• 動作には追加機器（例：ATEX真空センサ、Connection Box 100）が必要 — VACUUBRANDで入手可能

製品説明
MV 10C EX VARIOは、ATEXエリア向けに設計された無油の化学用隔膜ポンプユニットです。真空は4–20 mAの電流ループによるモーター回転速度制御で精密に調整されます。VARIO®機能により、プロセスに必要な回転数だけポンプが運転されます。オプションのVACUU·SELECT真空コントローラとATEX真空センサ、Connection Box 100を組み合わせることで全自動の蒸発が可能になり、適応制御により沸点圧を検出して蒸気圧に応じて真空を継続的に最適化します。VACUU·SELECTおよびConnection Box 100は非危険場所に設置してください。

製品詳細

• 型式表記：MV 10C EX VARIO（本構成は +AK +EK）
• 品番：20696947
• 到達真空度：2 mbar（1.5 torr）
• ガスバラスト使用時到達真空度：10 mbar（7.5 torr）
• 最大排気速度（50 Hz）：8.1 m3/h
• ポンプヘッド数：8
• 段数：4
• 定格出力：0.5 kW

技術仕様

• 回転数制御：4–20 mA電流ループ（4 mA = 0 rpm、20 mA = 1500 rpm）；制御信号および電源ケーブル各10 m、プラグなし
• 吸気接続：KF DN 25 フランジ
• 吐出口接続：ホースノズル DN 8–10 mm
• 冷却液接続：2 × ホースノズル DN 6–8 mm
• 最大背圧（絶対）：1.1 bar
• 動作周囲温度：10 °C～40 °C
• 保管温度：-10 °C～60 °C
• 保護等級：IP 54（IEC 60529）
• 外形寸法（L×W×H）：651 × 555 × 452 mm
• 重量：63 kg
• 騒音（50 Hz）：42 dBA
• ATEX適合：ポンプ室（被搬送ガス）：II 2G Ex h IIC T3 Gb X；不活性ガスパージあり：II 2G Ex h IIB T4 Gb X；不活性ガスパージなし：II 3G Ex h IIB T4 Gc X；モータ：II 2G Ex db IIB T4 Gb
• 納品物：二つのモータを備えた組立済みポンプユニット（各モータに制御および電源ケーブル）、吸気セパレータ（AK）、排気コンデンサー（EK）、取扱説明書。動作には追加機器（例：Connection Box 100、コントローラ）が必要です。
