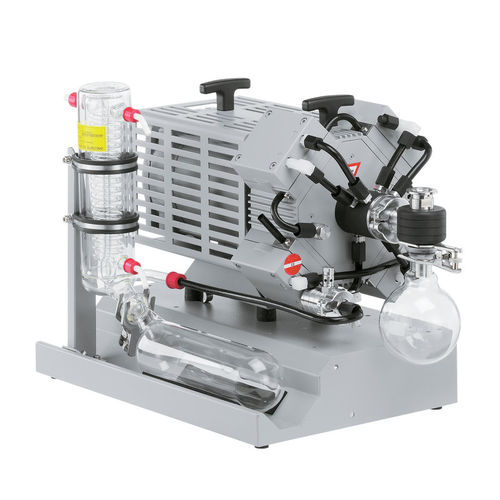

回転蒸発器用真空システム MD 4C EX

実験用膜多段

概要

• 優れた耐薬品性と高い蒸気耐性
• 230 V / 50 Hz 単相直結用の防爆モーター（自己保持式過負荷および過温度保護内蔵）※追加の過電流保護不要
• 吸気側および排気側に過圧安全弁を装備
• 安全ダイヤフラム技術（惰性ガスパージ対応、ダイヤフラム破損検知機能あり）
• 吸気側セパレータ AK と排気側エミッションコンデンサ EK によりポンプを保護し溶媒を回収

用途と動作
ATEX 適合の化学用真空システムは、凝縮性蒸気の多い用途向けに最適化された付属品を備え、据え付け後すぐに使用できます。典型的な用途は、爆発性雰囲気下でのロータリーエバポレーターや真空乾燥炉です。吸気側のセパレータ（AK）は粒子や液滴を捕集し、排気側のエミッションコンデンサ（EK）は高効率でコンパクト、ほぼ100%の溶媒回収を可能にします。惰性ガス使用時のためのガスバラスト用接続が別途付属します。

技術データ（要約）
最大吸引量 50 Hz: 3.7 m3/h
到達圧力: 3 mbar / 2.3 torr
ガスバラスト使用時到達圧力: 10 mbar / 7.5 torr
ヘッド数: 4
段数: 3
動作時最低周囲温度: 10 °C
動作時最高周囲温度: 40 °C
保管時最低温度: -10 °C
保管時最高温度: 60 °C
最大背圧（絶対圧）: 1.1 bar
吸気接続: KF DN 25 小フランジ
排気接続: ホースノズル DN 8-10 mm
冷却水接続: 2 x ホースノズル DN 6-8 mm
定格モーター出力: 0.25 kW
定格回転数（50/60 Hz）: 1500 min-1
保護等級 IEC 60529: IP 54
外形寸法（L x W x H）: 600 x 365 x 420 mm
重量: 37.4 kg
騒音レベル（50 Hz）: 53 dBA
ATEX 適合: 吸引室（被排気ガス）: II 2G Ex h IIC T3 Gb X; 惰性ガスパージ環境: II 2G Ex h IIB T4 Gb X; パージなし環境: II 3G Ex h IIB T4 Gc X; モーター: II 2G Ex db IIB T4 Gb

仕様 / 同梱内容

• 型式: MD 4C EX +AK+EK（AK 吸気セパレータおよび EK エミッションコンデンサ付 化学用真空システム）
• 到達圧力（ガスバラストなし）: 3 mbar (2.3 torr)
• 到達圧力（ガスバラストあり）: 10 mbar (7.5 torr)
• 最大吸引量 (50 Hz): 3.7 m3/h
• ヘッド / 段数: 4 ヘッド、3 段
• 接続: 吸気 KF DN 25; 排気 ホースノズル DN 8-10 mm; 冷却 2x DN 6-8 mm
• モーター出力 / 回転数: 0.25 kW / 1500 min-1 (50 Hz)
• 保護等級: IP 54
• 動作温度範囲: 10 °C ～ 40 °C; 保管: -10 °C ～ 60 °C
• 最大背圧（絶対）: 1.1 bar
• 寸法（L x W x H）: 600 x 365 x 420 mm; 重量: 37.4 kg
• 騒音: 約 53 dBA (50 Hz)
• 同梱: 吸気セパレータ AK およびエミッションコンデンサ EK を装着した完成ポンプユニット、取扱説明書、10 m ケーブル（プラグなし）。ガラス部品の破損防止対策はユーザー側で実施してください。
