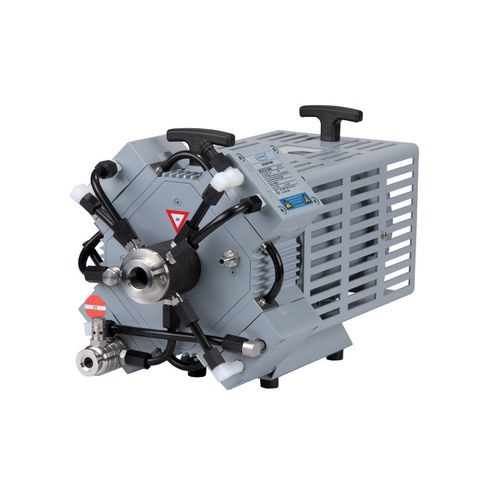

実験用真空ポンプ MD 4C EX VARIO®

膜1つ

概要

• ATEX対応の化学用隔膜ポンプの利点をすべて備える
• VARIO®：非ヒステリシスのVARIO®真空制御により短いプロセス時間を実現
• VARIO®：必要な速度でのみ動作するため、消費電力が最小、メンテナンス間隔が延長、静音稼働
• VARIO®：精密な真空制御と完全自動プロセスのための真空コントローラ VACUU·SELECT（オプション）
• 完全自動運転にはATEX真空センサーやConnection Box 100等の追加機器が必要（別売）

製品の詳細

• 極限真空：3 mbar
• 気体バラスト使用時の極限真空：10 mbar
• 最大排気速度（50 Hz）：3.7 m³/h

説明
ATEX対応VARIO®化学用隔膜ポンプMD 4C EX VARIOは、モーター速度により真空を精密に制御します。VARIO®ポンプは追加の制御信号線（4–20 mA）で駆動されます。オプションのVACUU·SELECT真空コントローラとATEX真空センサー、Connection Box 100を組み合わせることで、パラメータ設定やユーザーによるプログラミングを不要とする完全自動の蒸発プロセスが可能です。適応制御は沸点圧を検出し、蒸気圧に応じて真空を連続的かつ最適に調整します。真空コントローラとConnection Box 100は安全性と規格適合のため非危険区域に設置します。

技術データと図表
最大排気速度（50 Hz）： 3.7 m3/h
極限真空： 3 mbar / 2.3 torr
気体バラスト使用時の極限真空： 10 mbar / 7.5 torr
ポンプヘッド数： 4
段数： 3
真空コントローラ： コントローラなし（オプション）
動作時最低周囲温度： 10 °C
動作時最高周囲温度： 40 °C
保管時最低温度： -10 °C
保管時最高温度： 60 °C
最大吐出圧（絶対）： 1.1 bar
吸気側接続： 小フランジ KF DN 25
吐出側接続： 小フランジ KF DN 16
定格モーター出力： 0.25 kW
VARIO 最低回転数： 30 min-1
VARIO 最高回転数： 1500 min-1
保護等級 IEC 60529： IP 54
寸法（L x W x H）： 469 x 265 x 305 mm
重量： 28 kg
騒音（音圧レベル）50 Hz： 42 dBA
ATEX適合： 抽気室（被抽気体）: II 2G Ex h IIC T3 Gb X; 不活性ガスパージ時: II 2G Ex h IIB T4 Gb X; 非パージ環境: II 3G Ex h IIB T4 Gc X; モーター: II 2G Ex db IIB T4 Gb

供給品

• ポンプ（組立済）
• 取扱説明書
• 回転数制御用 4–20 mA ループ（4 mA = 0 rpm、20 mA = 1500 rpm）
• 制御信号ケーブルと電源ケーブル各10 m（プラグなし、裸線）

特性 / 技術仕様

• 型式：MD 4C EX VARIO
• ブランド：VACUUBRAND
• 品番：20696936
• 最大排気速度（50 Hz）：3.7 m³/h
• 極限真空：3 mbar（2.3 torr）
• 気体バラスト使用時の極限真空：10 mbar（7.5 torr）
• ヘッド数：4
• 段数：3
• 定格出力：0.25 kW
• VARIO 回転数範囲：30 – 1500 min⁻¹
• 保護等級：IP 54
• 寸法（L x W x H）：469 x 265 x 305 mm
• 重量：28 kg
• 騒音：42 dBA（50 Hz）
• 接続：吸気 KF DN 25、吐出 KF DN 16
• 最大背圧（絶対）：1.1 bar
