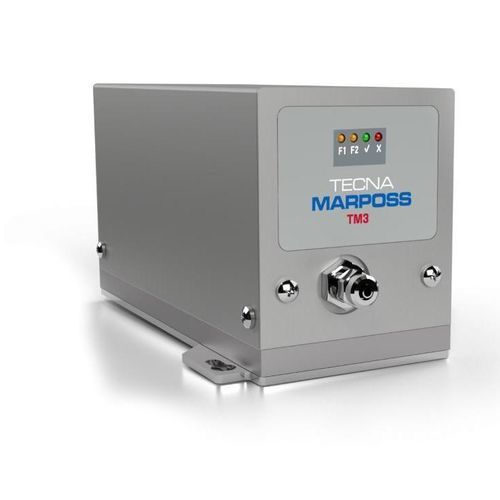

Módulo de aquisição de dados TM3PF

de processamento de dadospara testador de estanqueidadepara teste de estanqueidade por queda de pressão absoluta

Visão geral
O TM3PF é um módulo pneumático para testes de estanqueidade e caudal em sistemas automáticos e mesas rotativas. O design compacto permite a instalação junto à peça em prova, reduzindo o tempo de ciclo e aumentando a sensibilidade da medição.

Funções principais
Medição direta da pressão e do caudal através do produto testado. A variante TM3PF-CV é dedicada a válvulas de retenção: regista a pressão de pico antes da abertura e mede a pressão e o caudal residual durante a abertura. Antes de cada ensaio, o módulo verifica a pressão de alimentação inicial e o fluxo livre na saída.

Desempenho
Suporta ensaios rápidos (abaixo de 1 s em pequenos volumes), medição de caudal até 160 l/min e faixa de pressão até 10 bar com elevada resolução. Unidades disponíveis: cm3/min e cm3/h.

Conetividade
I/O digitais para integração com PLC, USB e RS485 para programação e recolha de dados, RS232 via HMI e conetividade Ethernet. Está disponível um Software Manager para PC para definição de parâmetros, programação de ensaios, recolha de dados e análise SPC. Compatível com qualquer PLC e terminais HMI.

Vantagens

• Medição de caudal: até 160 l/min; resolução até 0.01 cm3/min
• Faixa de pressão até 10 bar; resolução até 0.1 Pa
• Unidades: cm3/min e cm3/h
• Armazenamento até 300 tabelas de ensaio
• I/O digitais para PLC; USB/RS485 para programação e recolha de dados
• Terminal HMI opcional: ecrã tátil a cores 4,3" gere até 8 módulos TM3
• Interfaces HMI: USB, RS485/232, Ethernet
• Software Manager para armazenamento de dados e SPC
• Suporte a dispositivos externos: conector Staubli, gerador de vácuo, válvula de controlo de volume, regulador de pressão, impressora, leitor de código de barras/QR

Downloads
Idioma: Inglês
Ficha técnica: TECNA_TM3PF_EN.pdf (546.00 kB)

Especificações técnicas

• Modelo: TM3PF (variante TM3PF-CV para válvulas de retenção)
• Medições diretas: pressão e caudal através do produto testado
• Tempo típico de ensaio: inferior a 1 s para pequenos volumes
• Capacidade de caudal: até 160 l/min; resolução de caudal: até 0.01 cm3/min
• Pressão fundo de escala: até 10 bar; resolução de pressão: até 0.1 Pa
• Unidades: cm3/min; cm3/h
• Tabelas de ensaio programáveis: até 300
• Interfaces: I/O digitais, USB, RS485 (RS232 via HMI), Ethernet
• HMI opcional: ecrã tátil 4,3" a cores (gere até 8 módulos)
• Software: gestor PC para recolha de dados, programação de ensaios e análise SPC
• Aplicações típicas: filtros, torneiras, válvulas e componentes pneumáticos
