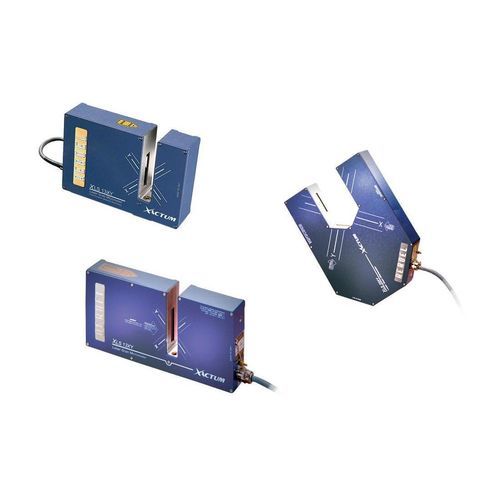

Medidor de controle XLS series

de diâmetrode movimentopara sensor

Visão geral do produto
A série XLS (eXactum Laser Scan Micrometer) reúne medidores a laser para medição de diâmetro em duas direções com alta precisão. A eletrônica integrada permite que as unidades XLS funcionem como sensores de diâmetro inteligentes autônomos ou sejam integradas em sistemas dedicados de medição e controlo a laser para controlo online do processo.

Recursos funcionais
Os micrômetros XLS conectam-se diretamente a PC, PLC ou NC via Ethernet, RS232 ou RS485. Qualquer controlador ou software com essas interfaces pode receber leituras de diâmetro rápidas e precisas para registo de dados, controlo de processo ou integração em aplicações do cliente. Esta conectividade torna os XLS adequados para OEMs, integradores de sistemas e instalações de grande escala.

Benefícios

• Medida sem contato: adequado para peças em movimento, quentes ou macias.
• Ampla faixa de medição: mede peças de diferentes tamanhos sem pré-ajuste.
• Insensível à velocidade e vibração: permite medição online durante a produção.
• Conceito de medição absoluta: não é necessário zeramento ao alterar o diâmetro.
• Alta velocidade de medição e pequeno diâmetro do feixe: detecta detalhes que escapam a sondas de contato ou anéis de ar.
• Inspeção online a 100%: suporta fabricação com zero defeitos.
• Ideal para regulação automática do processo: reduz desperdício de material e mão de obra.
• Medidas rápidas e fáceis: reduz custos de verificações off-line por amostragem.
• Resultados precisos e reproduzíveis: independentes da experiência do operador.

Versões

• XLS13XY
  Campo de medição: 4x4 mm ou 13x13 mm
  Diâmetros medíveis: de 0,03 a 10 mm
  Repetibilidade: até ±0,02 µm
• XLS13XY 1500
  Campo de medição: 4x4 mm ou 13x13 mm
  Diâmetros medíveis: de 0,03 a 10 mm
  Repetibilidade: até ±0,2 µm
• XLS150
  Campo de medição: 35x35 mm
  Diâmetros medíveis: de 0,03 a 10 mm
  Repetibilidade: até ±0,15 µm

Especificações técnicas

• Série: XLS (eXactum Laser Scan Micrometer)
• Princípio de medição: micrometria por varredura a laser sem contato
• Eletrônica integrada; pode operar como sensor de diâmetro inteligente autônomo
• Conectividade: Ethernet, RS232, RS485 (conexão direta a PC, PLC, NC)
• Aplicações: controlo online, integração OEM, integradores de sistemas, aplicações em grande escala
• Diâmetros medíveis: 0,03 mm a 10 mm (dependendo da versão)
• Campos de medição (exemplos): 4x4 mm, 13x13 mm, 35x35 mm
• Repetibilidade (exemplos): até ±0,02 µm; até ±0,15 µm; até ±0,2 µm (dependendo do modelo)
• Vantagens: conceito de medição absoluta, insensível à velocidade e vibração, alta velocidade de medição, pequeno diâmetro do feixe
• Usos típicos: peças em movimento, quentes ou macias; verificação online 100%; regulação automática do processo
