Visão geral

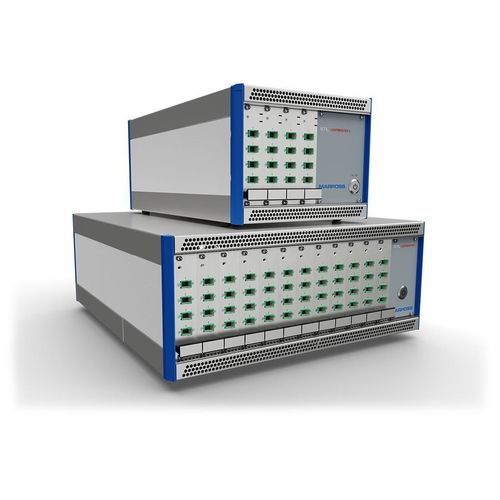

LightMaster é um controlador modular multicanal confocal cromático para cabeças de sensor STIL. Disponível em duas versões (LIGHTMASTER-S e LIGHTMASTER-F), suporta de 12 a 48 canais de medição simultâneos através de módulos Lightslot. A unidade é um rack de 19 polegadas 3U com E/S digitais Ethernet (GigE) para integração com PC ou PLC.

Principais benefícios

• Medição confocal cromática de materiais refletivos (metal, vidro, plásticos, revestimentos, líquidos)
• Medição sem contato indicada para aplicações que exigem ausência de contato físico
• Compatibilidade com cabeças ópticas STIL intercambiáveis (CL-MG, OP, ENDO, EVEREST, etc.)
• Sincronização simultânea de até 48 canais para inspeção paralela
• SDK e comandos de protocolo disponíveis para integração
• Aquisição sincronizada com encoder para medições dinâmicas
• Saída digital Ethernet (GigE) para transferência de dados em alta velocidade

Especificações técnicas

• Nome do produto: LightMaster (controlador confocal cromático multicanal)
• Versões: LIGHTMASTER-S (200–750 Hz) e LIGHTMASTER-F (até 2000 Hz)
• Códigos de encomenda: O8ST08M0001 (S), O8ST08M0002 (F)
• Canais: de 12 a 48 simultâneos (12 módulos Lightslot × 4 canais)
• Fonte de luz: LED branco
• Conexão de fibra: E2000/APC
• Modos de distância: primeiro/segundo/terceiro/quarto/último/pico mais forte
• Espessura: deteção de 2 picos entre 5
• E/S digitais: Ethernet (GigE); trigger in/out; entrada de encoder para aquisição sincronizada
• Memória de calibração: até 48 cabeças ópticas diferentes (alcance nominal ou meio alcance conforme versão)
• Temperatura de funcionamento: 5°C–50°C; armazenamento: -20°C–70°C
• Humidade relativa: 5%–80% sem condensação
• Proteção: IP20
• Alimentação: 100–240V AC; consumo: máx. 120W / típico 70W
• Dimensões: 449 mm × 184 mm × 502 mm
• Conformidade: EN 61010-1; EN 61326-1

Aplicações

• Inspeção de vidros automotivos
• Controle de qualidade de recipientes e embalagens de vidro
• Medição de componentes de baterias para veículos elétricos
• Medição de espessura de filmes roll-to-roll (transparentes e opacos)
• Eletrónica e inspeção de PCB
• Metrologia de semicondutores (wafers de silício)
• Indústria de componentes de consumo (CCC)
• Inspeção de dispositivos médicos
• Micromecânica e relojoaria
• Metrologia aeroespacial e aeronáutica
• Integração em robótica para inspeção automatizada

Características do produto

• Arquitetura modular Lightslot: quatro canais por módulo para configurações escaláveis
• Aquisição em alta velocidade: intervalos de frequência selecionáveis por modelo para aplicações estáticas e dinâmicas
• Medição multiponto sincronizada com suporte a encoder para alvos em movimento
• Interface GigE padrão e SDK disponível para integração rápida em sistemas PC/PLC
• Faixa ambiental ampla e conformidade industrial para uso em fábrica
