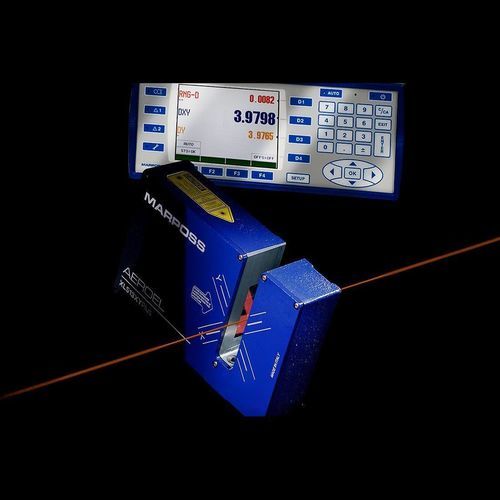

Medidor de controle XPLORELINE

de diâmetropara aplicações médicascontínuo

Visão geral
A família XPLORELINE fornece sistemas de micrômetro laser em linha para monitoramento de diâmetro 100% em produtos contínuos. Cada sistema inclui um sensor/medidor programado com software dedicado, unidade de display e controle remoto para medir produtos em movimento rápido com precisão e suportar o controle do processo.

Recursos exclusivos

• Motor de varredura com tecnologia Fluid Dynamic Bearing (sem rolamentos de esferas) para operação com desgaste reduzido.
• Opção NO-VAR para compensação automática da dilatação térmica através de coeficiente programável pelo usuário.
• Servidor Web integrado (Ethernet) para acesso remoto, configuração, programação e exibição de vídeo (pulso luminoso).

Benefícios

• Mede diâmetro e posição do produto no campo de medição para controle de perfil e concentricidade.
• Monitora o diâmetro médio e detecta falhas de diâmetro curtas em tempo real.
• Registra o diâmetro máximo e mínimo ao longo de comprimentos programáveis para verificar produtos perfilados (ex.: tubo corrugado).
• Software Blistbuster incluído detecta falhas repetitivas/bolhas e realiza contagem de metros para rastreamento de comprimento.
• Saídas de alarme fora de tolerância e preparado para integração em rede.

Versões

• Mono-eixo: XPLORELINE.X40 — Campo de medição 40,5 mm; diâmetros mensuráveis 0,15–40 mm; repetibilidade até ±0,6 µm.
• XPLORELINE.X80 — Campo de medição 80 mm; diâmetros mensuráveis 0,75–78 mm; repetibilidade até ±1 µm.
• XPLORELINE.X150 — Campo de medição 150 mm; diâmetros mensuráveis 0,8–149 mm; repetibilidade até ±1,5 µm.

• Duplo eixo: XPLORELINE.XY13 — Campo de medição 13x13 mm; diâmetros mensuráveis 0,1–10 mm; repetibilidade até ±0,3 µm.
• XPLORELINE.XY35 — Campo de medição 35x35 mm; diâmetros mensuráveis 0,2–32 mm; repetibilidade até ±0,6 µm.

Vídeo
Demonstração do controle de diâmetro em linha em tubo de vidro transparente usando o sistema XPLORELINE.X80, mostrando medição em tempo real e visualização do pulso luminoso.

Especificações técnicas

• Família de produtos: sistemas de micrômetro laser XPLORELINE para medição de diâmetro em linha.
• Composição do sistema: sensor/medidor com software dedicado, unidade de display e controle remoto.
• Capacidade de medição: monitoramento 100% do diâmetro de produtos contínuos (cabos elétricos, tubos plásticos, perfis extrudados, tubos de vidro, etc.).
• Motor de varredura: tecnologia Fluid Dynamic Bearing para operação com mínimo desgaste.
• Compensação térmica: opção NO-VAR com coeficiente de dilatação programável pelo usuário.
• Conectividade: Servidor Web via Ethernet para visualização remota, configuração, programação e exibição de vídeo.
• Software: Blistbuster para detecção de falhas repetitivas/bolhas e contagem de metros.
• Saídas: saídas de alarme por fora de tolerância.
• Rede: pronto para integração em redes industriais.
• Configurações disponíveis e repetibilidade típica: mono-eixo (X40, X80, X150) e duplo eixo (XY13, XY35); faixa de repetibilidade ±0,3 µm a ±1,5 µm conforme o modelo.
