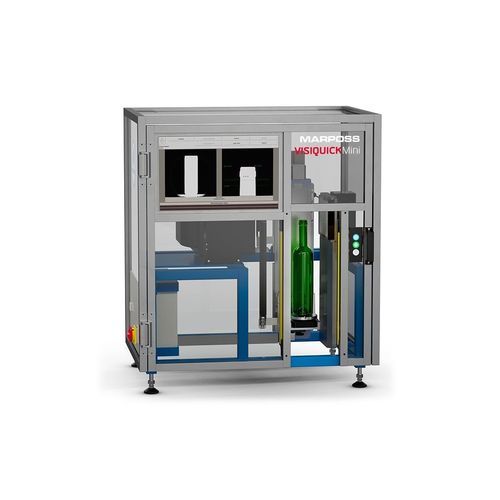

Sistema de inspeção óptico VISIQUICK-MINI™

semiautomáticode garrafascompacto

Descrição do produto
VisiQuick-mini™ é um banco compacto, flexível e semi-automático que utiliza óptica telecêntrica e iluminação colimada para medições dimensionais e geométricas precisas de recipientes de vidro por amostragem. Adequado para uma ampla gama de formatos, tamanhos e cores, pode ser instalado no cold-end, no laboratório ou próximo à linha de produção como alternativa eficiente aos calibres go/no-go para controlo de dimensões externas.

Benefícios

• Compacto: lente telecêntrica e iluminador colimado reduzem a área ocupada e garantem medições estáveis
• Flexível: sem necessidade de trocar ferramentas entre diferentes formas e tamanhos
• Economicamente vantajoso: substitui vários calibres mecânicos por um único sistema óptico
• Ampla biblioteca de medição: algoritmos prontos para parâmetros comuns de recipientes de vidro

Algoritmos de medição / parâmetros mensuráveis

• Altura total
• Verticalidade
• Pescoço torto
• Paralelismo da boquilha
• Parâmetros do corpo (diâmetros, lados longos/curtos e diagonais para recipientes não redondos, alturas em diâmetro específico, etc.)
• Parâmetros de acabamento para qualquer tipo de acabamento (diâmetros, alturas, ângulos, raios, etc.)
• Peso (opcional, balança industrial)

Especificações técnicas

• Dimensões totais: 1.000 x 700 x 1.000 mm
• Alimentação: 220 Vac
• Altura máxima mensurável: ≤ 410 mm
• Diâmetro externo / diagonal máximo do corpo: ≤ 120 mm
• Peso máximo da peça: ≤ 2 Kg (balança opcional)
• Repetibilidade: ≤ ±0,01 mm (avaliada no master)
• Resolução opcional da balança industrial: 0,1 g
• Tempo típico de medição: 30–60 s
• Pronto para Industry 4.0; compatibilidade com sistemas de monitorização da produção
• IHM intuitiva (interface do utilizador)
