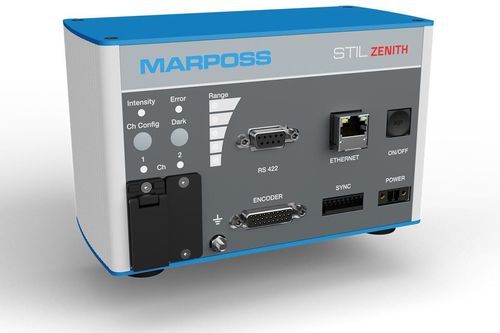

Unidade de controle para produção ZENITH

de laboratóriopara dispositivos médicospara pesquisa

Descrição do produto
ZENITH é um controlador confocal cromático projetado para medição sem contato de distância e espessura em ambientes industriais. Baseado em comunicação Ethernet padrão (GigE), proporciona metrologia de alta resolução em combinação com cabeçotes ópticos intercambiáveis STIL e foi concebido para operação contínua em produção e laboratório. ZENITH suporta superfícies com diferentes refletividades (transparentes a opacas) e oferece taxas de aquisição até 5000 Hz.

Vantagens

• Grande faixa dinâmica (15 bits) para melhor fidelidade de medição
• Conectividade industrial Ethernet (GigE) e saída digital RS422
• Até cinco entradas de encoder para integração com CMM e sistemas de movimento
• Sincronização Master/Slave e trigger de encoder para conjuntos multi-sensor
• Configuração via software dedicado ou configurador web embutido
• Compatível com cabeçotes ópticos STIL (séries CL-MG / OP / ENDO / EVEREST)
• Armazena até 20 tabelas de calibração para ajustar a sonda
• Medição sem contato em metais, vidro, plásticos, revestimentos e líquidos

Aplicações

• Inspeção de vidro automotivo
• Indústria de embalagens e recipientes de vidro
• Metrologia de baterias e componentes para veículos elétricos
• Controle de espessura roll-to-roll para filmes transparentes e opacos
• Inspeção de PCBs e eletrônicos
• Medição de wafers de semicondutores
• Dispositivos médicos e microfluídica
• Micromecânica, relojoaria e engenharia de precisão
• Componentes aeroespaciais e aeronáuticos
• Robótica e linhas de produção automatizadas

Especificações técnicas

• Produto: CONTROLLER ZENITH
• Tecnologia: Confocal cromático
• Fonte de luz: LED branca
• Canais: 1
• Frequência de aquisição: 400 Hz – 5000 Hz
• Memória de calibração: até 20 tabelas de calibração
• Medição de distância: picos selecionáveis (primeiro/segundo/terceiro/quarto/último/mais forte)
• Medição de espessura: avaliação por dois picos
• Recursos avançados: configurador web, app de descoberta de rede, SetExposureTime, EncoderTrigger, modo Master & Slave
• Saídas digitais: Ethernet (GigE), RS422
• Sincronização: Trigger in (5–24 Vdc), Trigger out (5 V TTL)
• Outras E/S: até 5 entradas de encoder (TTL diferencial)
• Conector de fibra: E2000/APC
• Temperatura de operação: 5°C – 50°C; Armazenamento: -20°C – 70°C
• Umidade relativa: 5% – 80% sem condensação
• Proteção: IP40
• Alimentação: 24 V DC; Consumo: máx. 25 W / típico 10 W
• Dimensões: 169 × 110 × 88 mm; Peso: 1 kg
• Conformidade: compatibilidade eletromagnética EN 61326-1; qualificações ambientais e de vibração segundo CEI/EN 60068; grau de proteção segundo CEI EN 60529
