Porta com blindagem

com blindagem de RFpara serviço de radiologiapara medicina nuclear

Introdução do produto

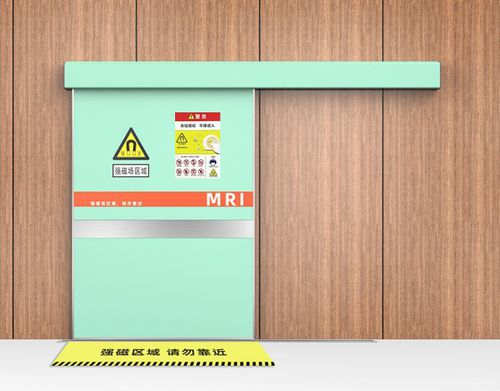

Projetada para unidades de ressonância magnética e ambientes de pesquisa, esta porta deslizante pneumática/motorizada com blindagem RF oferece compatibilidade magnética e alto desempenho de blindagem. Está especificada para atingir eficácia de blindagem ≥100dB a 150MHz em campo magnético de 3,0T e cumprir os requisitos de compatibilidade anti-interferência dos equipamentos de RM. Para aplicações de alta frequência (acima de 1GHz), a porta pode ser fornecida com construção composta multicamadas (cobre + alumínio) e janelas de ventilação tipo guia de ondas com frequência de corte ≥2GHz. Configuração de folha tripla disponível.

Desempenho do produto

• Requisitos de processo: Componentes em chapa de cobre fabricados com soldagem contínua sem emendas.
• Resistência de contato: Resistência de contato nas junções porta/armação < 0,01Ω.
• Impedância de isolamento: ≥1000MΩ (medido a 500V DC).
• Capacidade de carga: Porta motorizada/pneumática dimensionada para ≥500kg de carga estática.
• Desbloqueio de emergência: Dispositivo manual de libertação de emergência fornecido para operação segura.
• Projeto não magnético: Componentes não magnéticos (ex.: fechaduras, ferragens) usados para preservar a uniformidade do campo magnético.

Parâmetros técnicos
Faixa de frequência： | Requisitos SE： | Norma de teste：
10kHz-100MHz | ≥100dB (150MHz: ≥90dB) | GB/T 12190-2021
300MHz-1GHz | ≥80dB | ISO 11132-1
1GHz-10GHz | ≥70dB (Opcional) | IEEE 299-2006

Campos de aplicação

• Departamento de Radiologia: Diagnóstico por imagem e procedimentos intervencionistas que utilizam raios X, raios gama ou técnicas relacionadas para visualizar estruturas anatômicas internas.
• Departamento de Oncologia Radioterápica: Modalidades terapêuticas localizadas com radiação ionizante (raios X, feixes de elétrons, prótons/partículas) que requerem ambiente RF controlado.
• Departamento de Medicina Nuclear: Fluxos diagnósticos e terapêuticos que combinam radiofármacos e imagem; requerem blindagem RF para evitar interferências com detectores e sistemas de imagem.

Especificações técnicas

• Eficácia de blindagem: Projetada para atingir ≥100dB a 150MHz em ambiente 3,0T.
• Construção: Opção composta multicamadas em metal (cobre + alumínio) para desempenho em alta frequência.
• Ventilação: Janelas de ventilação em guia de ondas com frequência de corte ≥2GHz.
• Soldagem: Soldagem contínua sem emendas para componentes de cobre.
• Resistência de contato: <0,01Ω nas junções porta-armação.
• Impedância de isolamento: ≥1000MΩ (teste 500V DC).
• Acionamento: Mecanismo deslizante motorizado/pneumático com capacidade ≥500kg.
• Emergência: Dispositivo manual de libertação de emergência incluído.
• Materiais: Componentes não magnéticos para preservar a uniformidade do campo magnético.
