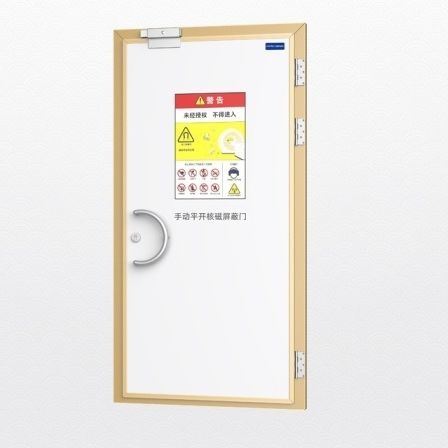

Porta de proteção radiológica

com blindagemcom blindagem de RFcontra raios X

Introdução do produto
Porta motorizada de blindagem magnética nuclear projetada para instalações médicas e de pesquisa (salas de RM 3,0 T, aceleradores lineares ≥10 MeV, BNCT, aceleradores de partículas). Proporciona atenuação simultânea de radiação X/γ de alta energia, nêutrons e blindagem RF para evitar fugas e proteger o pessoal e equipamentos sensíveis.

Desempenho do produto

• Solução motorizada para departamentos de RM hospitalares: eficácia de blindagem RF ≥100 dB a 150 MHz em campo magnético de 3,0 T; atende aos requisitos de compatibilidade eletromagnética e antiinterferência dos sistemas de RM.
• Solução para laboratórios de pesquisa: para bandas de alta frequência (por ex. >1 GHz) a porta utiliza construção multicamadas compósitas de cobre + alumínio com janelas guia‑onda de ventilação (frequência de corte ≥2 GHz). Opção de porta tripla dobrável disponível.

Parâmetros técnicos
Fabricação: soldagem contínua sem emendas das chapas de cobre.
Resistência de contacto nas junções moldura‑porta: <0,01 Ω.
Impedância de isolamento: ≥1000 MΩ (testado a 500 V CC).
Capacidade de carga (motorizada): ≥500 kg.
Desbloqueio de emergência: dispositivo manual de liberação de emergência fornecido.
Projeto não magnético: componentes não magnéticos (ex. fechaduras não magnéticas) para preservar a homogeneidade do campo magnético.

Áreas de aplicação

• Departamentos de radiologia: serviços de imagem e intervenção que utilizam raios X, γ e outras radiações ionizantes para exames diagnósticos.
• Departamentos de oncologia radioterápica: tratamentos localizados com radiação ionizante, incluindo raios X, feixes de elétrons/protons e fontes radioativas.
• Departamentos de medicina nuclear: uso diagnóstico e terapêutico de radionuclídeos, combinando imagem, tratamento, investigação e ensino.

Características / especificações técnicas

• Blindagem RF: ≥100 dB a 150 MHz em campo 3,0 T (solução motorizada para RM).
• Composto multicamada: cobre + alumínio para desempenho em alta frequência.
• Janelas guia‑onda de ventilação com frequência de corte ≥2 GHz.
• Tipo de porta: opção tripla dobrável para laboratórios.
• Soldagem das chapas de cobre: soldagem integral sem emendas.
• Resistência de contacto: <0,01 Ω nas junções moldura‑porta.
• Impedância de isolamento: ≥1000 MΩ (teste 500 V CC).
• Capacidade de carga (motorizada): ≥500 kg.
• Desbloqueio de emergência: dispositivo de liberação manual.
• Componentes não magnéticos para evitar perturbar a uniformidade do campo magnético.
