Porta com blindagem

com blindagem de RFpara hospitalpara laboratório

Introdução do produto

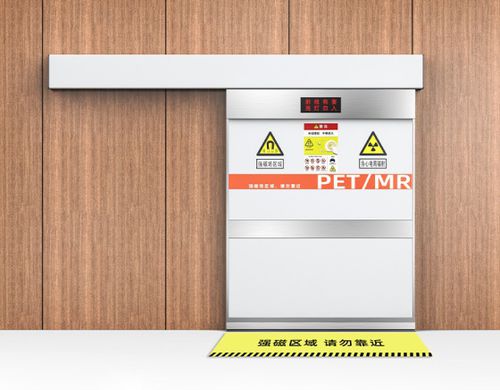

Porta blindada motorizada projetada para salas PET-RM em hospitais e laboratórios de pesquisa. Fornece blindagem eletromagnética em ambientes de campo magnético estático (até 3,0T) e atende requisitos de alta frequência com estrutura compósita multicamada cobre + alumínio e janelas guia de onda para ventilação (freqüência de corte ≥ 2GHz). Opção de porta com tripla dobra para acesso econômico em espaço.

Desempenho do produto

• Requisitos de processo: Soldagem de chapa de cobre por soldagem completa sem emendas visíveis.
• Resistência de contato: Resistência de contato nas junções porta/estrutura <0.01Ω.
• Impedância de isolamento: ≥1000MΩ (medida a 500V DC).
• Capacidade de carga: Porta motorizada ≥500kg.
• Desbloqueio de emergência: Dispositivo manual de liberação de emergência incluído.
• Projeto não magnético: Componentes não magnéticos (ex.: fechaduras) para preservar a homogeneidade do campo magnético.

Parâmetros técnicos
faixa de frequência： — Requisitos de SE： — Norma de ensaio：
10kHz-100MHz — ≥100dB (em 150MHz ≥90dB) — GB/T 12190-2021
300MHz-1GHz — ≥80dB — ISO 11132-1
1GHz-10GHz — ≥70dB (opcional) — IEEE 299-2006

Áreas de aplicação

• Departamento de Radiologia: Diagnóstico por imagem e procedimentos intervencionistas usando raios X/gama para avaliação anatômica e funcional.
• Departamento de Radioterapia: Irradiação terapêutica localizada (raios X, feixes de partículas) para tratamento do câncer.
• Departamento de Medicina Nuclear: Uso diagnóstico e terapêutico de radiofármacos integrando imagem e terapia.

Especificações técnicas

• Eficácia de blindagem: ≥100dB (10kHz–100MHz), ≥80dB (300MHz–1GHz), ≥70dB opcional (1GHz–10GHz).
• Desempenho em ambiente 3.0T RM: eficácia de blindagem ≥100dB a 150MHz.
• Estrutura: Compósito metálico multicamada (cobre + alumínio) para blindagem de alta frequência; opção de porta tripla dobrável.
• Ventilação: Janelas guia de onda para ventilação com frequência de corte ≥2GHz.
• Acabamento de placa de cobre: Soldagem completa sem emendas visíveis.
• Resistência de contato entre porta e estrutura: <0.01Ω.
• Impedância de isolamento: ≥1000MΩ (medida a 500V DC).
• Capacidade de carga da porta motorizada: ≥500kg.
• Liberação de emergência: Dispositivo manual de desbloqueio de emergência fornecido.
• Design não magnético: Uso de componentes não magnéticos para preservar a uniformidade do campo magnético.
