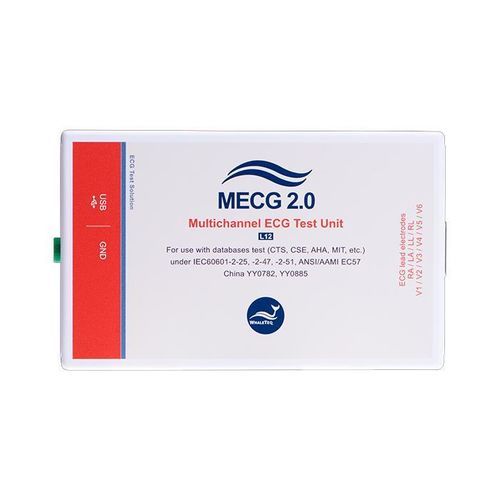

Aparelho para teste de segurança elétrica MECG 2.0

de sinalde tensãopara ECG

Visão geral
O reprodutor de base de dados ECG MECG 2.0 fornece saída analógica simultânea em até 8 canais e suporta o sistema de 12 derivações para verificação de algoritmos e testes de dispositivos. Projetado para engenheiros de sistemas e software em P&D, conformidade e validação de algoritmos de diagnóstico. Inclui sinais de teste integrados e pode carregar/reproduzir diretamente bases de dados ECG comuns. Atende às normas médicas internacionais: IEC 60601-2-25, IEC 60601-2-47, ANSI/AAMI EC57, YY0782 e YY0885.

Principais capacidades

• Saída analógica simultânea em 8 canais para verificação de sistemas ECG de 12 derivações.
• Bases de dados integradas compatíveis com padrões médicos (ex.: CTS, CSE) e suporte a formatos de ficheiros ECG padrão (EDF, AHA, CSE).
• Importação/reprodução direta de bases de dados de investigação comuns (MIT, CU, NST, ESC) sem conversão de formato.
• Reprodução de dados brutos para reproduzir formas de onda clínicas ou definidas pelo utilizador para verificação de desempenho de algoritmos e conjuntos de treino de IA.
• SDK fornecido para testes automatizados, controlados por scripts e reprodução em lote.
• Função de reprodução de comandos para gerar, editar e guardar scripts de teste para procedimentos de teste repetíveis.

Destaques

• Taxa de amostragem: 1 kHz em 8 canais para reprodução precisa da forma de onda.
• Alta resolução de saída: opção MECG 2.0 (2020) melhora a resolução para 0,15 μV para reprodução precisa de características subtis do sinal (ex.: ECG fetal, variações do segmento ST).
• Baixo nível de ruído de saída adequado para verificação de filtros diagnósticos (<5 μV nível de ruído de saída).

Pedido / Conteúdo do pacote (sistema de teste padrão MECG 2.0)

• Modelo: MECG 2.0 (simulador ECG multicanal com DAC de 16 bits para 12 derivações: RA, LA, LL, N, V1–V6).
• Inclui: MECG 2.0 × 1; Breakout box (BB-C1) × 1; Abraçadeira de fio × 12; Cabo USB × 1; Fio de aterramento × 1.
• Add-on de software opcional: reprodução em formato EDF com PhysioNet Non‑Invasive Fetal ECG Database (n.º peça HC0-ME0D001).
• Acessório opcional: isolador USB para reduzir ruído da alimentação do PC (n.º peça 100-OT00001).
• Pacotes opcionais de calibração e garantia disponíveis (n.º peça YY0007, YY0008).

Documentação e ferramentas

• Pacote de software, folha de dados e manual do utilizador disponíveis na documentação do produto.
• SDK disponível para testes automatizados e integração com aplicações desenvolvidas pelo utilizador.

Especificações / Dados técnicos

• Canais de saída: 8 saídas (alimentam 10 eletrodos; exibidas como 12 derivações no DUT).
• Precisão de tensão: Para MECG 2.0: ±1% para valores ≥ 500 μV e ±5 μV para valores < 500 μV. Para MECG 2.0 (2020): ±1% para valores ≥ 100 μV e ±5 μV para valores < 100 μV.
• Resolução de tensão de saída: 2,4 μV para MECG 2.0; 0,15 μV para MECG 2.0 (2020).
• Intervalo de tensão de saída: ±5 mV (amplitude típica base de dados/ECG +5 mV a -5 mV).
• Nível de ruído de saída (0–150 Hz): <5 μV.
• Precisão temporal: ±1% (projeto do sistema melhor que 0,1% usando referência de cristal 100 ppm).
• Taxa de amostragem: 1 kHz (8 canais).
• Alimentação: alimentação USB (5 V, 0,2 A).
• Ambiente de operação: 15–30 °C; 10–95% HR.
