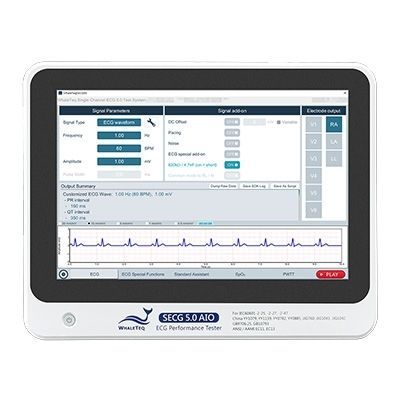

Aparelho para teste de dispositivos médicos SECG 5.0 AIO

de O2de sinalmultiparâmetros

Overview
Projetado para engenheiros de hardware e sistemas, o SECG 5.0 AIO é um simulador autónomo de sinais vitais múltiplos que gera sinais ECG analógicos precisos e de baixo ruído, suportando sobreposição de respiração, estimulação, offset DC e simulações de ruído elétrico para reproduzir cenários de monitorização reais. Em conjunto com módulos PPG WhaleTeq, pode gerar sinais SpO2/PPG sincronizados para testes PWTT/PWV. Suporta testes de conformidade por clique através do Standard Assistant Software e fornece um SDK para automatização e integração personalizada.

Key functions

• Saída de vários tipos de formas de onda: ECG, seno, triângulo, quadrada, exponencial, pulso retangular, pulso triangular e offsets DC
• Parâmetros ECG ajustáveis: amplitudes e durações P/QRS/T, intervalos PR/QT, desvio ST
• Simulação de respiração baseada em impedância com modulação de baseline, amplitude e frequência (módulo de respiração opcional amplia a faixa)
• Simulação de ruído NST: artefatos de movimento de eletrodos, wander de baseline, ruído muscular; ganho ajustável e frequências de rede/ruído branco selecionáveis
• Modos de simulação de lead‑off para teste de detecção de derivação (lead‑on, 10 MΩ, 20 MΩ, open)
• Sequências de teste automatizadas: automação de pacing, varreduras de frequência/FC e sequências automáticas de teste
• Reprodução de dados brutos: reprodução de bases clínicas ECG ou definidas pelo utilizador para validação de algoritmos
• Standard Assistant Software: itens de teste de conformidade em tabela para IEC e outras normas (opcional)
• Suporte PPG: módulos PPG opcionais para testes SpO2 e PWTT com ajustes AC/DC/PI

Highlights

• Operação autónoma com ecrã táctil e isolador integrado para reduzir ruído relacionado ao computador
• Suporte abrangente a normas internacionais e regionais relevantes para testes ECG/PPG
• SDK fornecido para automatização flexível e integração em fluxos de verificação
• Módulos opcionais (Respiration, PPG reflectance/transmittance) expandem capacidades de teste multi‑parâmetro

Package (standard)

• Console principal SECG 5.0 AIO x1
• Fonte de alimentação x1
• Terminal composto x12
• Cabo USB x1
• Cabo RCA para BNC x2
• Fio terra x1
• Pacote de proteção x1

Documentation & Software (examples)

• Folha de dados e manual do utilizador disponíveis
• Downloads: aplicação APK/AP, firmware, SDK e notas de lançamento

Technical specifications (selected)

• Precisão tensão de saída principal: ±1% para amplitudes ≥ 0.5 mVpp
• Resolução DAC: 0.63 µV
• Precisão frequência / repetição de pulso: ±0.5%
• Precisão duração do pulso/tempo (excl. pacing): ±0.5 ms; precisão duração ECG: ±0.5 ms
• Precisão largura de pulso de pacing: ±5 µs; faixa amplitude pacing ±2 mV a ±700 mV conforme especificações
• Taxa de amostragem: 10 kHz ±0.05% (ECG); reprodução de dados brutos até 20 kHz
• Offset DC: fixo 300 mV ±1%; variável até ±1000 mV ±1% (pode incluir pequeno ruído)
• Faixas parâmetros ECG: amplitude P 0–2 mV (passo 0.01); QRS -20–20 mV; duração QRS 5–200 ms; PR 0–200 ms; QT 100–900 ms; FC 1–360 BPM
• Faixas frequência de pulsos: 0.05–5.00 Hz (dependendo do tipo)
• Tipos de ruído NST e ganho: movimento do eletrodo, wander de baseline, ruído muscular; ganho 0.1–10; frequências de rede e ruído branco selecionáveis
• Respiração (com módulo opcional): taxa 1–200 BrPM; seleções de impedância e controlo fino ΔΩ; seleção de apneia; reprodução de dados respiratórios suportada com módulo
• SpO2 / PPG (com módulo PPG): FC 10–300 BPM; SpO2 1%–100% precisão ±1% + precisão DUT; níveis LED AC/DC e PI ajustáveis
• Modo PWTT: diferença temporal 0–5999 ms (passo 1 ms), precisão ±1 ms; sincronização ECG/PPG para cenários PWTT
• Suporte de conformidade: auxilia em testes IEC 60601‑2‑25, IEC 60601‑2‑27, IEC 60601‑2‑47 e normas regionais; Standard Assistant Software fornece itens tabulares (software vendido separadamente)
