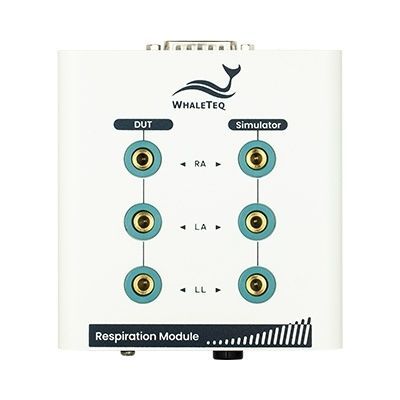

Módulo de transmissão de dados 100-EC00006

de aquisição de dadosde processamento de dadosde telemonitoramento

Visão geral
O Módulo de Respiração expande a capacidade de simulação de sinais respiratórios por impedância do SECG 5.0 AIO Multi Vital Sign Simulator, suportando uma faixa de baseline mais ampla e maior resolução de variação. Destina-se à verificação e validação de algoritmos de medição respiratória e sistemas de processamento de sinal de monitores de pacientes.

Destaques

• Amplia a faixa de baseline respiratória do SECG 5.0 AIO de 500Ω–2500Ω para 100Ω–4500Ω.
• Melhora a resolução de variação de impedância para 0.0Ω–10.0Ω (passo mínimo 0.05Ω dentro de 0.0Ω–5.0Ω).
• Reprodução de dados brutos: carrega e reproduz formas de onda clinicamente gravadas ou definidas pelo usuário. Nota: a simulação respiratória é suportada apenas no modo ECG do SECG 5.0 AIO.

Pedido & Conteúdo da embalagem

• Nº da peça: 100-EC00006
• Nº do modelo: Respiration module
• Nome do modelo: Respiration Module
• Conteúdo da embalagem: Módulo de respiração x1; Terminal composto x5; Cabo BNC (banana macho para banana macho, 31,5 cm, vermelho) x3; Cabo BNC (banana macho para banana macho, 31,5 cm, preto) x1; Cabo DB15 (macho para fêmea, 30 cm) x1; Cabo de aterramento (clip jacaré para terminal de anel, 100 cm) x1

Parâmetros respiratórios (resumo)

• Taxa: 1–200 BrPM (passo 1 BrPM)
• Razão inspiração:expiração: 1:1, 1:2, 1:3, 1:4, 1:5
• Variações de impedância (ΔΩ): 0.0–5.0Ω (passo 0.05Ω); 5.0–10.0Ω (passo 0.1Ω)
• Precisão da variação: ±(2% do ajuste + 0.1Ω)
• Valores de baseline de impedância selecionáveis: 100, 200, 500, 1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500 Ω
• Precisão da baseline: ±2%
• Derivações respiratórias: RA, LA, LL
• Seleção de apneia: 1–60 s/min.
• Opções de ruído adicional: 50, 60, 100, 120, 150, 180, 200, 240 Hz; ruído branco
• Amplitude: 0.01–5 mV (passo 0.01 mV)
• Taxa de amostragem de reprodução de dados brutos: até 10 kHz (suporta formas de onda ECG combinadas e sinais respiratórios por impedância)
• Modulação de onda (baseline / amplitude / frequência): 0–16% (passo 1%)

Acessórios opcionais (informação de pedido)

• K22-0300201 — Cabo BNC (banana macho para banana macho) (31,5 cm) (vermelho)
• K22-0300301 — Cabo BNC (banana macho para banana macho) (31,5 cm) (preto)
• K28-0300301 — Cabo DB15 (macho para fêmea) (30 cm)
• K29-1000801 — Cabo de aterramento (clip jacaré para terminal de anel) (100 cm)
• N54-0120013 — Terminal composto

Especificações técnicas

• Nº da peça: 100-EC00006
• Nome do modelo: Respiration Module
• Produto compatível: SECG 5.0 AIO Multi Vital Sign Simulator (simulação respiratória suportada em modo ECG)
• Faixa de frequência respiratória: 1–200 BrPM (passo 1 BrPM)
• Razões inspiração:expiração suportadas: 1:1, 1:2, 1:3, 1:4, 1:5
• Valores de baseline de impedância: 100–4500 Ω (selecionáveis)
• Resolução de variação de impedância: 0.0–5.0Ω (passos 0.05Ω); 5.0–10.0Ω (passos 0.1Ω)
• Precisão de variação: ±(2% do ajuste + 0.1Ω)
• Precisão da baseline: ±2%
• Derivações suportadas: RA, LA, LL
• Seleção de apneia: 1–60 s/min.
• Opções de ruído e ruído branco selecionáveis
• Faixa de amplitude do sinal: 0.01–5 mV (passo 0.01 mV)
• Taxa de amostragem de reprodução: até 10 kHz
• Modulação de onda: baseline/amplitude/frequência 0–16% (passo 1%)
• Conteúdo da embalagem: Módulo de respiração x1; Terminal composto x5; Cabos BNC (vermelho x3, preto x1); Cabo DB15 x1; Cabo de aterramento x1
